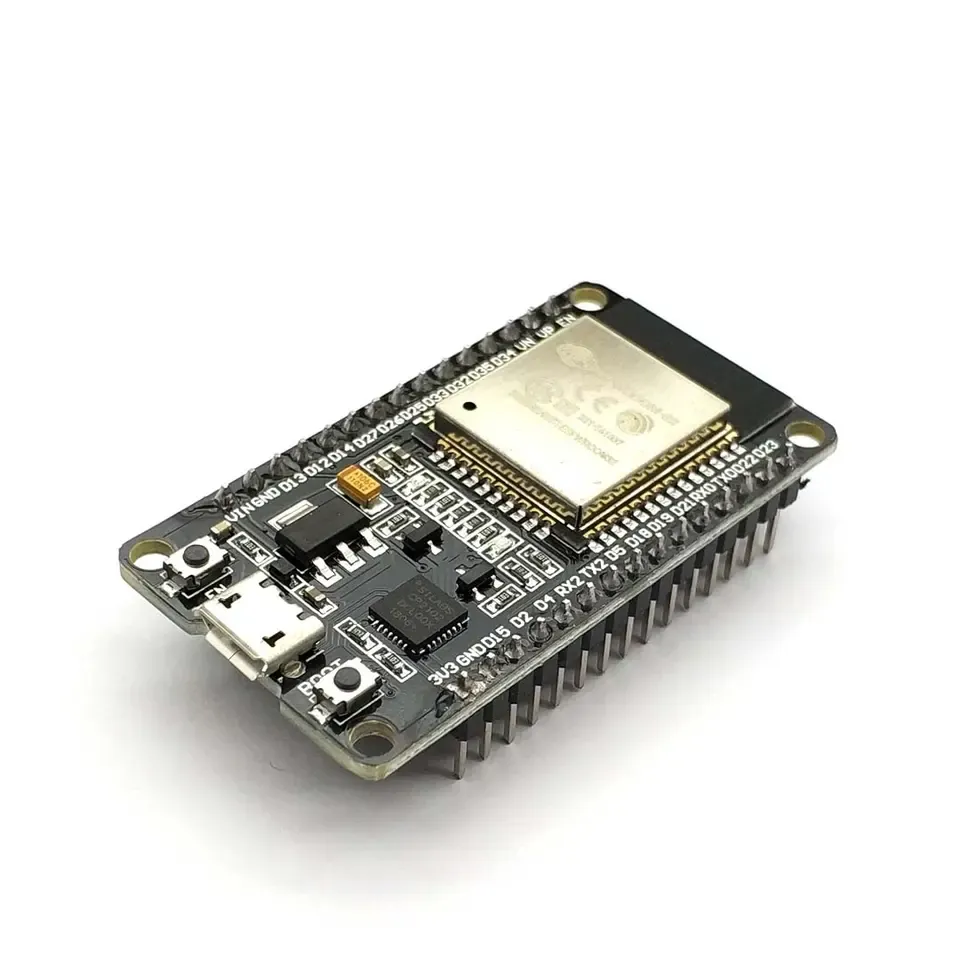

ESP32 WROOM 4Mb Devkit V1 Board s WiFi, Bluetooth a Dual Core procesorem

USB-C verzi najdete zde.

Vývojová deska ESP32 je ideální pro projekty IoT (Internet Of Things), protože má vestavěné WiFi a Bluetooth. Lze ji jednoduše programovat přes Arduino IDE. Podívejte se na výše uvedené video na Youtube pro instalaci této desky v Arduino IDE.

Tento modul ESP32 je také vhodný pro WLED.

Použijte příručku OTRONIC ESP32, abyste mohli rychle začít s vaší deskou ESP32 Devkit V1.

POZOR: Tato ESP32 Devkit V1 se NEHODÍ na standardní breadboard. ESP32-S se NA standardní breadboard vejde.

Tato deska ESP32 má:

  • 18 Analog-to-Digital Converter (ADC) kanálů
  • 3 SPI rozhraní
  • 3 UART rozhraní
  • 2 I2C rozhraní
  • 16 PWM výstupních kanálů
  • 2 Digital-to-Analog Converters (DAC)
  • 2 I2S rozhraní
  • 10 Capacitive sensing GPIOs

ESP32 Wroom32 DevKit má celkem 25 GPIOs, z nichž některé lze použít pouze jako vstup.

ESP32 napájení VIN nebo USB:
Napájení pro ESP32 DevKit V1 je zajištěno přes vestavěný Micro USB konektor (5V) nebo přímo přes pin "VIN". ESP32 může pracovat s externím napájením 6 až 20 voltů. Pokud použijete více než 12V, může být napěťový regulátor velmi horký a zkrátí se jeho životnost. V takovém případě raději použijte měnič STEP DOWN pro snížení napětí.

Input Only Pins
GPIO 34
GPIO 35
GPIO 36
GPIO 39
Not all pins have input pullup, you need external pullup on these pins when using as input pullup.

Ne všechny piny mají interní pullup a budete muset umístit externí pullup rezistor. Zde je přehled.

Pins s interním pull up INPUT_PULLUP
GPIO14
GPIO16
GPIO17
GPIO18
GPIO19
GPIO21
GPIO22
GPIO23

Pins bez interního pull up
GPIO13
GPIO25
GPIO26
GPIO27
GPIO32
GPIO33

Na této desce je skvělé to, že ji můžete používat několika způsoby, pokud jde o WiFi komunikaci.

  1. Jako mini access point
  2. Jako WiFi client
  3. Jako Webserver
  4. Peer-to-peer s ESP Now

To poslední bychom rádi ještě trochu vysvětlili. ESP NOW je technologie, která umožňuje, aby moduly spolu komunikovaly přímo přes svou MAC adresu. Současně je k dispozici i potvrzení, zda byla data přijata, takže lze dobře kontrolovat, zda zprávy dorazily, a můžete je validovat.

S ESP Now můžete pracovat velmi modulárně a navíc je to velmi rychlé. Tímto způsobem můžete na jedné ESP32 spouštět svůj program, zatímco ostatní desky ESP32 budou jen reagovat a v podstatě budou rozšířením vašich GPIO pinů.

1 ESP32 může komunikovat až s 20 dalšími deskami.

Dobré vysvětlení ESP NOW od Andrease Spiessa najdete zde: https://www.youtube.com/watch?v=6NsBN42B80Q

Dodání:
Header pins již připájeny. Připraveno k použití.

Instalace ESP32 v Arduino IDE

Aby bylo možné ESP32 programovat v Arduino IDE, je nejprve třeba nastavit několik věcí:

  1. Nainstalujte software Arduino IDE (www.arduino.cc)
  2. V Arduino IDE přejděte na SOUBOR a poté na PŘEDVOLBY.
  3. Do pole DALŠÍ URL SPRÁVCE DESK vložte následující URL: https://dl.espressif.com/dl/package_esp32_index.json
  4. Poté přejděte na NÁSTROJE, DESKA a SPRÁVCE DESK
  5. Najděte správnou knihovnu (ESP32 by Espressif Systems) a nainstalujte ji (stačí jen jednou)
  6. V seznamu pod NÁSTROJE, DESKA vyberte desku DOIT ESP32 Devkit V1
  7. Nastavte upload speed na 115200 baud
  8. Nastavte port na správný COM port

ESP32 nefunguje nebo nefunguje správně Podívejte se na níže uvedená řešení.

Ukládání kódu do ESP32 nefunguje nebo se zobrazí hlášení A fatal error occurred: Failed to connect to ESP32: Timed out Connecting

Pokud si během nahrávání všimnete, že se nic neděje, můžete během nahrávání na chvíli podržet tlačítko BOOT na desce ESP32. Jakmile začne nahrávání, můžete ho zase pustit. Je třeba najít správný okamžik.

ESP32 nemá v Arduino IDE COM port

Pokud v Arduino IDE v NÁSTROJE -> PORT není k dispozici žádný COM port, může být nutné znovu nainstalovat ovladač CP210x. To je USB čip na této desce. Vyhledejte na Googlu nebo stáhněte ovladač zde: https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers

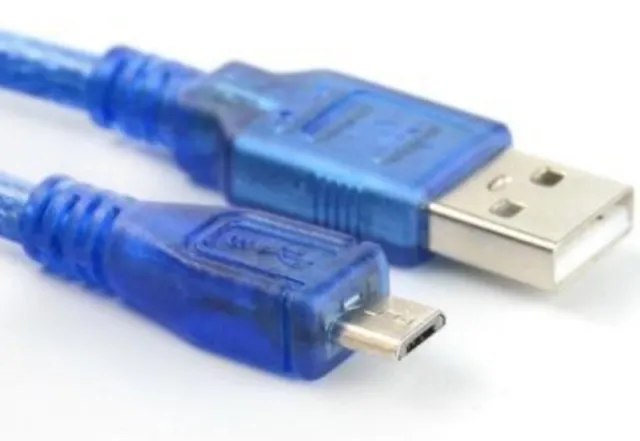

Může to být také způsobeno micro USB kabelem, který možná není datový. V oběhu je mnoho tzv. nabíjecích kabelů, které jsou vhodné pouze pro nabíjení například telefonu. Vyměňte kabel za vhodný micro USB datový kabel nebo si vhodný kabel objednejte na otronic.nl.

Serial monitor ESP32 nefunguje nebo v Arduino IDE zobrazuje podivné znaky

V okně Serial Monitor nastavte vpravo dole baud rate na 115200 baud.

GPIO piny ESP32 neodpovídají pinům v kódu

GPIO piny u ESP vývojových desek neodpovídají vždy hodnotám vytištěným na deskách. Proto je důležité vždy nahlédnout do správného schématu PINOUT. To najdete mimo jiné v OTRONIC ESP32 rychlém průvodci

Rozměry
Délka: 5,23cm
Šířka: 2,82cm
Výška: 1,33cm

  • Vestavěné WiFi
  • Vestavěné Bluetooth
  • ESP32 Devkit V1
  • Připájené header piny
Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • WiFi a Bluetooth – Pro IoT projekty s bezdrátovou komunikací.
  • Arduino IDE – Lze programovat přímo přes Arduino IDE.
  • Vhodné pro WLED – Také použitelné pro projekty WLED.
  • Připraveno k použití – Header piny již připájené.
Specifikace
Šířka2,82 cm
Provozní napětí6 - 20 V
Flash paměť4 MB
Délka5,23 cm
Výška1,33 cm
DAC2
ADC kanály18
rozhraní SPI3
rozhraní UART3
rozhraní I2C2
rozhraní I2S2
GPIO s kapacitním snímáním10
PWM výstupní kanály16
GPIO25

V balení

  • Deska ESP32 Devkit V1
  • Header piny
