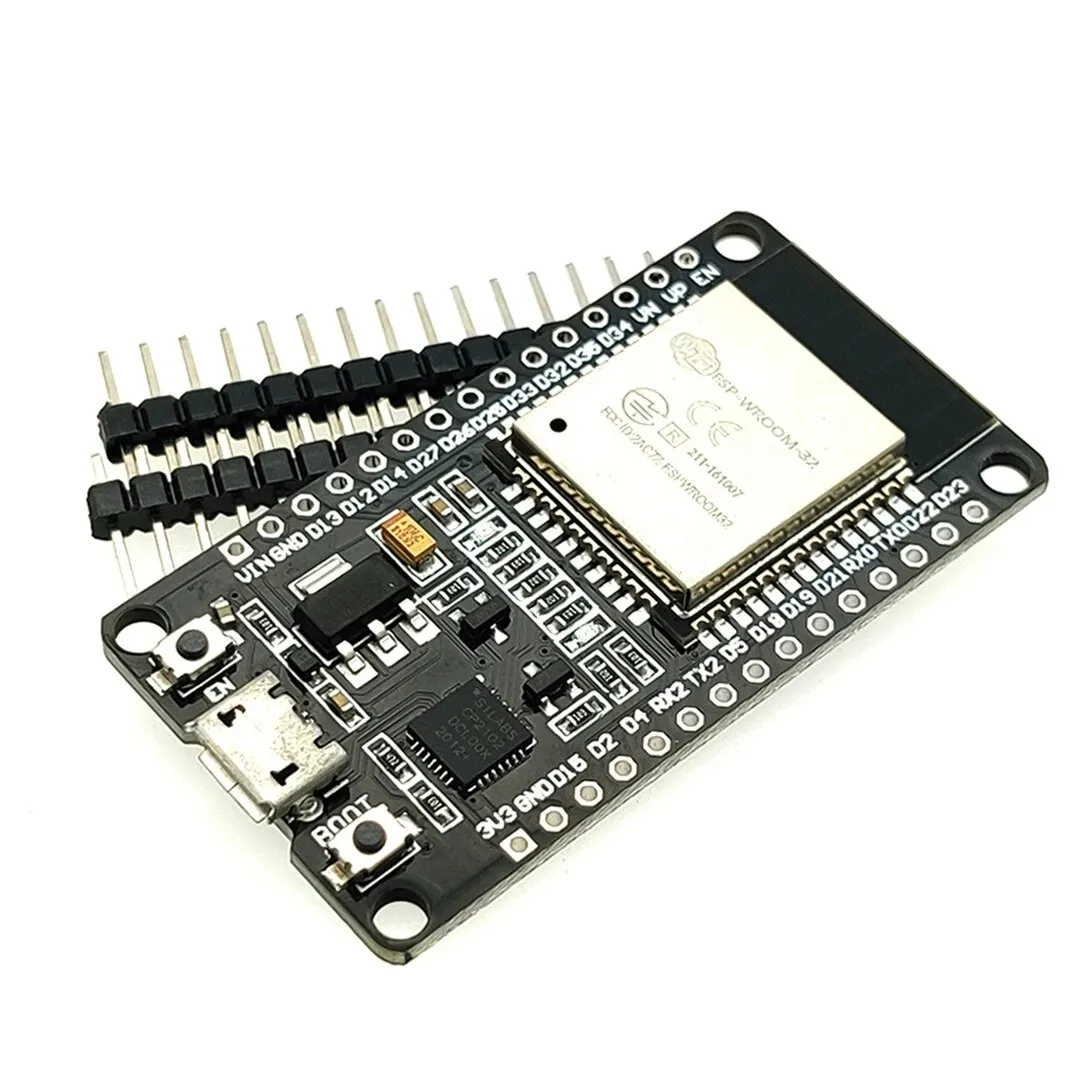

ESP32 WROOM 4Mb Devkit V1 s volnými header pins

Vývojová deska ESP32 je ideální pro projekty IoT (Internet Of Things), protože disponuje vestavěným WiFi a Bluetooth. Lze ji programovat jednoduše přes Arduino IDE. Podívejte se na výše uvedené Youtube video pro instalaci této desky v Arduino IDE.

Použijte OTRONIC ESP32 návod, abyste mohli rychle začít s vaší deskou ESP32 Devkit V1.

POZOR: Tato ESP32 Devkit V1 NEPASUJE na standardní breadboard. ESP32-S PASUJE na standardní breadboard.

Tato deska ESP32 má:

• 18 Analog-to-Digital Converter (ADC) channels
• 3 SPI interfaces
• 3 UART interfaces
• 2 I2C interfaces
• 16 PWM output channels
• 2 Digital-to-Analog Converters (DAC)
• 2 I2S interfaces
• 10 Capacitive sensing GPIOs

ESP32 Wroom32 DevKit má celkem 25 GPIOs, z nichž některé lze použít pouze jako vstup.

Input Only Pins
GPIO 34
GPIO 35
GPIO 36
GPIO 39
Not all pins have input pullup, you need external pullup on these pins when using as input pullup.

Ne všechny pins mají input pullup a budete muset použít externí pullup rezistor. Zde je přehled.

Pins s interním pull up INPUT_PULLUP
GPIO14
GPIO16
GPIO17
GPIO18
GPIO19
GPIO21
GPIO22
GPIO23

Pins bez interního pull up
GPIO13
GPIO25
GPIO26
GPIO27
GPIO32
GPIO33

Na této desce je skvělé, že ji můžete používat několika způsoby, pokud jde o WiFi komunikaci.

1. Jako mini access point
2. Jako WiFi client
3. Jako Webserver
4. Peer-to-peer s ESP Now

To poslední bychom ještě rádi vysvětlili. ESP NOW je technologie, která umožňuje přímou komunikaci modulů mezi sebou prostřednictvím jejich MAC adresy. Zároveň se vrací potvrzení o přijetí dat, takže lze dobře ověřit, zda zprávy dorazily, a můžete to validovat.

S ESP Now můžete pracovat velmi modulárně a navíc je to velmi rychlé. Tímto způsobem můžete na jedné ESP32 spouštět svůj program, zatímco ostatní desky ESP32 necháte pouze reagovat a v podstatě sloužit jako rozšíření vašich GPIO pinů.

1 ESP32 může komunikovat s maximálně 20 dalšími deskami.

Dobré vysvětlení ESP NOW od Andrease Spiessa najdete zde: https://www.youtube.com/watchv=6NsBN42B80Q

Dodání:
Header pins jsou NEJSOU připájené a jsou dodávány volně.

Instalace ESP32 v Arduino IDE

Aby bylo možné programovat ESP32 v Arduino IDE, je nejprve třeba nastavit několik věcí:

1. Nainstalujte software Arduino IDE (www.arduino.cc)
2. V Arduino IDE přejděte na SOUBOR a poté na PŘEDVOLBY.
3. Do pole DALŠÍ URL SPRÁVCE DESK vložte následující URL: https://dl.espressif.com/dl/package_esp32_index.json
4. Poté přejděte na NÁSTROJE, DESKA a SPRÁVA DESK
5. Vyhledejte správnou library (ESP32 by Espressif Systems) a nainstalujte ji (stačí jednou)
6. V nabídce NÁSTROJE, DESKA vyberte desku DOIT ESP32 Devkit V1
7. Nastavte upload speed na 115200 baud
8. Nastavte port na správný COM port

ESP32 nefunguje nebo nefunguje správně. Podívejte se na níže uvedená řešení.

Upload kódu do ESP32 nefunguje nebo se zobrazí hláška A fatal error occurred: “Failed to connect to ESP32: Timed out Connecting...

Pokud si při nahrávání všimnete, že se nic neděje, můžete během nahrávání na chvíli podržet tlačítko BOOT na desce ESP32. Jakmile začne upload, můžete ho zase pustit. Je třeba najít správný okamžik.

ESP32 nemá v Arduino IDE COM port

Pokud v Arduino IDE v NÁSTROJE -> PORT není k dispozici žádný COM port, může být potřeba znovu nainstalovat ovladač CP210x. To je USB čip na této desce. Vyhledejte na Googlu nebo stáhněte ovladač zde: https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers

Může to být také způsobeno micro USB kabelem, který možná není datový kabel. V oběhu je mnoho tzv. nabíjecích kabelů, které jsou vhodné pouze pro nabíjení například telefonu. Vyměňte kabel za vhodný micro USB datový kabel nebo si vhodný kabel objednejte na otronic.nl.

Serial monitor ESP32 nefunguje nebo v Arduino IDE zobrazuje podivné znaky

V okně Serial Monitor nastavte vpravo dole baud rate na 115200 baud.

GPIO piny ESP32 neodpovídají pinům v kódu

GPIO piny u ESP vývojových desek ne vždy odpovídají hodnotám vytištěným na deskách. Proto je důležité vždy nahlédnout do správného schématu PINOUT. Ten najdete mimo jiné v OTRONIC ESP32 rychlém průvodci

Rozměry
Délka: 5,23cm
Šířka: 2,82cm
Výška: 1,33cm
