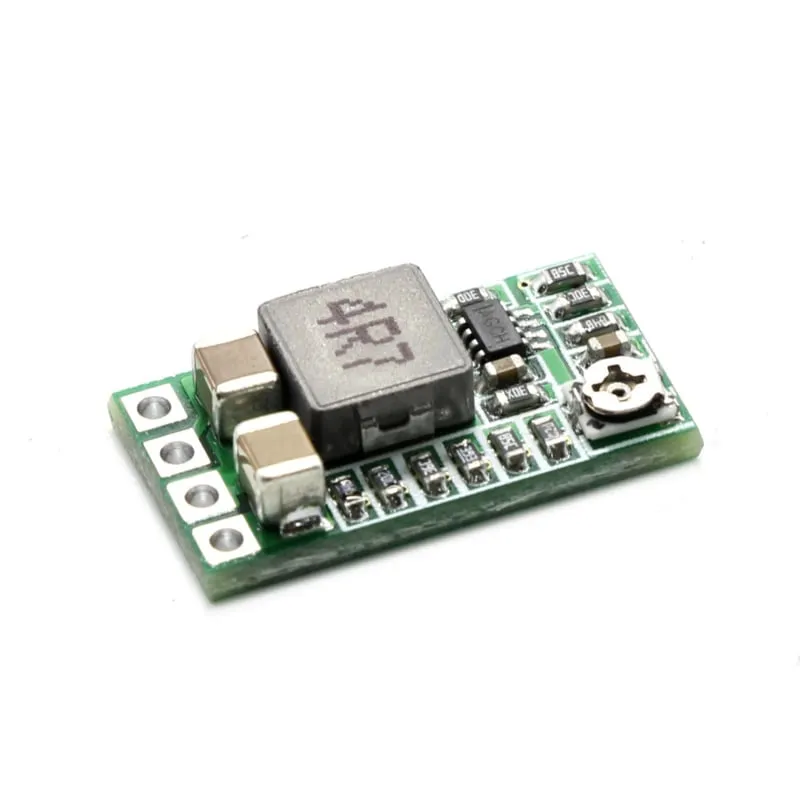

Step-Down buck měnič z 4.5v-24v na 5V 3A (4R7 výstup nastavitelný)

Kvalitní step down napěťový měnič s účinností 97,5 % při 6.5v na 5V při 0.7A a relativně malým zahříváním. Účinnost je 94 % při 12V na 5V při 1A.

Napájení 4.5v až 24v

Proměnné výstupní napětí mezi 0.8v a 17v pomocí potenciometru, takže můžete zvolit velmi neobvyklá napětí, docela praktické!

Kromě toho jsou k dispozici některé pevné hodnoty:
- 1.8V
- 2.5V
- 3.3V
- 5V
- 9V
- 12V

Maximální výstupní proud: 3A při 5V
Průběžný výstupní proud: 2.1A

Rozměry: 20x11x5mm

Návod k použití:

Tento modul má 4 připojení:
- VO+ (výstupní proud +)
- GND (zem / mínus)
- IN+ (vstupní proud +)
- EN (Enable, pokud je tento pin stažen na nízkou úroveň, nebude již téct žádný proud)

Zem / - jak vstupu, tak výstupu se připojuje na GND.

width=660

Pájecí body na zadní straně destičky jsou ve skutečnosti pájecí propojky. Není záměrem na ně pájet vodiče, ale slouží pouze k volbě napětí.

Ve výchozím nastavení je modul nastaven tak, aby poskytoval proměnné napětí pomocí potenciometru a lze jej podle potřeby nastavit. Lupa ukazuje, že poslední propojka (ADJ) je připájena. Pokud chcete použít 1 z pevných napětí (1.8V, 2.5V, 3.3V, 5V, 9V nebo 12V), je třeba spojení u ADJ přerušit. To lze provést odříznutím malým ostrým nožem. Poté připájíte spojení u požadovaného napětí.

width=431









Rozměry
Délka: 2cm
Šířka: 1,1cm
Výška: 0,46cm

  • Nastavitelné napětí
  • 3A výstupní proud
  • 20 x 11 x 5 mm
  • Vysoce kvalitní

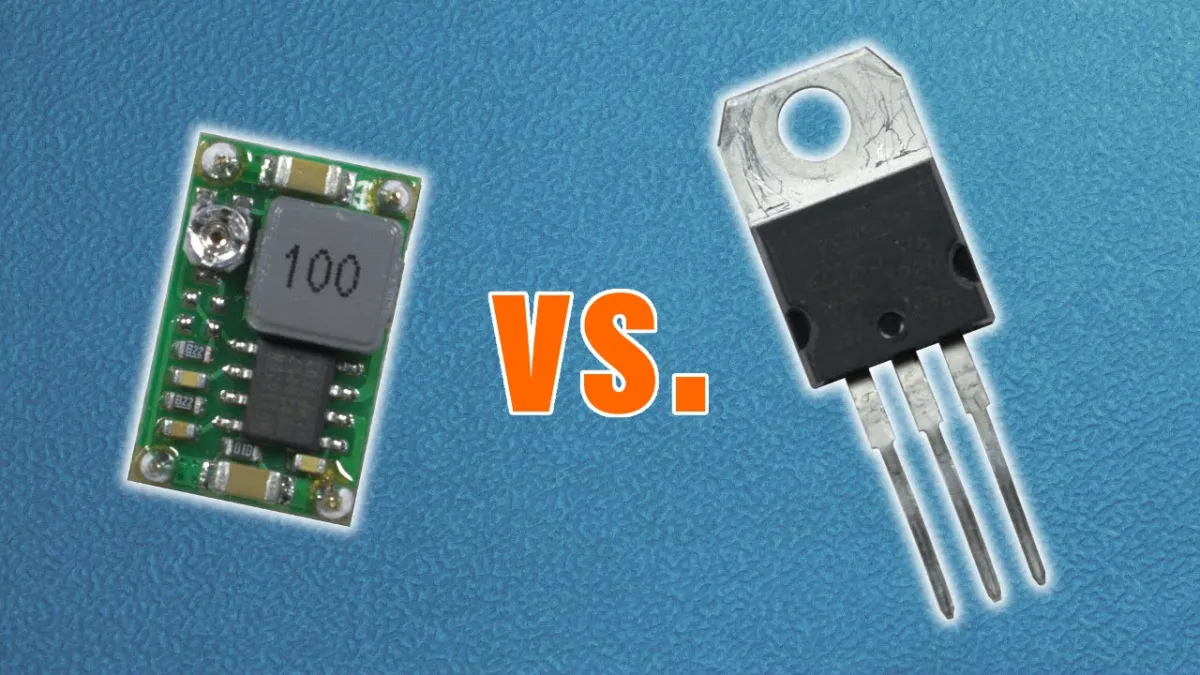

Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Nastavitelný výstup – 0,8 V až 17 V pomocí potenciometru.
  • Pevná napětí – 1,8 V, 2,5 V, 3,3 V, 5 V, 9 V, 12 V.
  • Vysoká účinnost – 97,5 % při 6,5 V na 5 V/0,7 A.
  • Málo tepla – Relativně nízké zahřívání.
  • Maximálně 3 A – 3 A při výstupu 5 V.
Specifikace
Šířka1,1 cm
Vstupní napětí4.5V až 24V
Výstupní napětí0.8V až 17V
Délka2 cm
Výška0,46 cm
Výstupní proud3A
Účinnost97,5%
