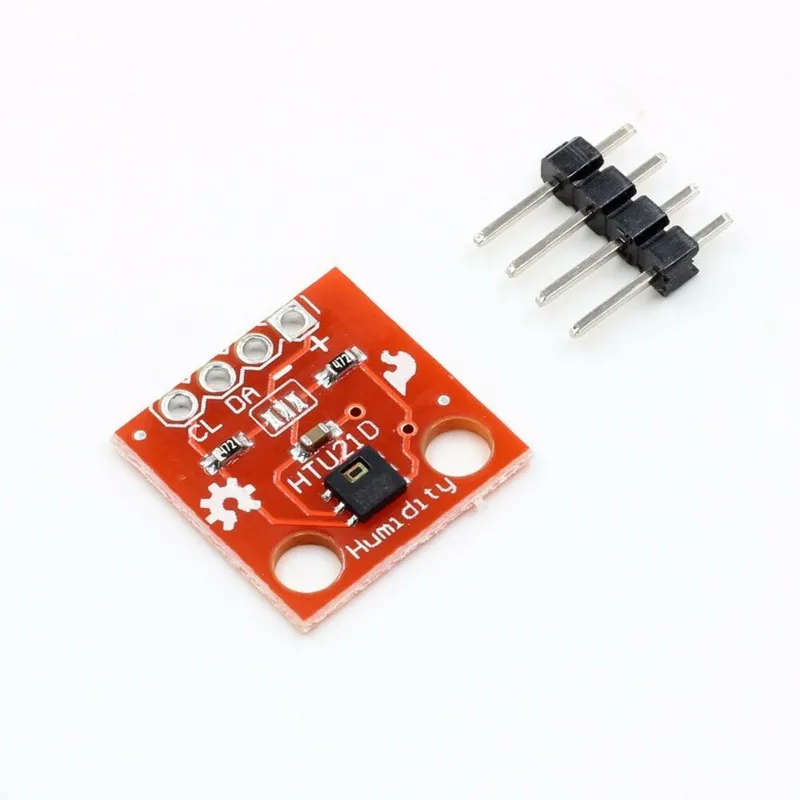

Modul senzoru teploty/vlhkosti Breakout - HTU21D

Na tomto modulu je HTU21D, kombinovaný senzor vlhkosti a teploty. Samotný senzor pracuje na 3V. Zadní strana modulu obsahuje 3,3V regulátor a MOSFET tranzistory pro posun úrovní, aby byl modul kompatibilní s MCU na 3,3V i 5V. Díky tomu je vhodný například pro Arduino a Esp32.

Díky malým rozměrům modulu jej lze namontovat téměř kamkoli pro sledování nebo řízení vlhkosti a/nebo teploty, například v termostatech, hygrostatech, vnitřních meteostanicích a podobných zařízeních.

HLAVNÍ VLASTNOSTI:

  • Hlásí vlhkost v rozsahu 0% až 100% RH
  • Přesnost měření vlhkosti je ±2% v rozsahu 5 až 95% RH (typ)
  • Hlásí teplotu v rozsahu -40 až 125 °C
  • Přesnost odečtu teploty je ±0,6°C v rozsahu -30°C až 90°C (typ)
  • Rychlá doba odečtu <50mS
  • Používá rozhraní I2C
  • Logicky kompatibilní s 3.3 a 5V

Senzor HTU21D je schopen měřit vlhkost v celém rozsahu 0 až 100% RV s typickou přesností ± 2% v rozsahu 5 až 95% s maximem ± 5% na krajích rozsahu. Měření vlhkosti má standardně 12bitové rozlišení.

Maximální teplotní rozsah zařízení je -40 až 125 °C. Teplotní senzor HTU21D má typickou přesnost ±0,4°C v rozsahu 0 až 70°C s maximem ±1°C v rozsahu -30 až 90°C a maximem ±1,6°C na krajích rozsahu -40 až 125 °C. Měření teploty má standardně 14bitové rozlišení.

Senzor má malé okénko, kterým se vzduch dostává ke senzoru. Udržujte nečistoty mimo toto okénko, protože mohou ovlivnit přesnost měření vlhkosti. Okénko musí zůstat otevřené pro vzduch, ale lze jej chránit před prachem a podobnými nečistotami pomocí PTFE membrány, síťky nebo jiného materiálu, který stále propouští vzduch, nebo jeho umístěním do prostoru, kde proudí vzduch, ale je chráněn před nadměrným prachem či vlhkostí.

Při pájení na desku je nejbezpečnější nepoužívat kapaliny k čištění desky, i když to lze provést, pokud se dbá na to, aby čisticí roztok nepronikl do okénka senzoru.

Připojení modulu


Modul má na desce 4pinovou lištu.

  • VIN = Připojit na 3,3 V nebo 5 V podle MCU.

  • GND = Připojit na systémovou zem. Tato zem musí být společná s MCU.

  • SCL = I2C Clock / SCL – Připojuje se na SCL na MCU

  • SDA = I2C Data / SDA – Připojuje se na SDA na MCU

TECHNICKÉ SPECIFIKACE:

  • Rozsah Vcc 3,3 až 5,5 V
  • Vmax <200uA
  • Tmin Minimální vzorkovací perioda 50mS
  • Vlhkost Max. rozsah 0% až 100% RV (± 5% RV)
  • Optimální rozsah 5% až 95% RV (± 2% RV typ)
  • Teplota Max. rozsah -40 až 125 °C (±1,6 °C)
  • Optimální rozsah -30 až 90°C (±0.6°C typ )
  • Rozměry D x Š (PCB) 13,5 x 10,5 mm (0,53 x 0,42″)
  • Vlhkost a teplota
  • Senzor HTU21D
  • Rozhraní I2C
  • 3,3V a 5V

Proč si vybrat tento produkt?

  • Široká kompatibilita – Funguje s MCU 3,3 V i 5 V.
  • Rychlé čtení – Čte za méně než 50 ms.
  • Měří obě hodnoty – Měří vlhkost i teplotu současně.
  • Rozhraní I2C – Jednoduché připojení přes I2C.
  • Kompaktní rozměry – Hodí se do malých aplikací.
Specifikace
RozhraníI2C
Rozměry PCB13,5 x 10,5 mm
Rozsah teplot-40 až 125 °C
Napájecí napětí3,3 až 5,5 V
Rozsah vlhkosti0% až 100% RV
Rozlišení vlhkosti12bitové
Rozlišení teploty14bitové
Minimální doba vzorkování50 mS
