Schéma zapojení a ukázkový kód

Takto připojíš Mini OLED displej bílý 1.3 inch 128x64 I2C k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Demo 0.96 Inch I2C OLED displeje

Tento projekt ukazuje, jak připojit a zobrazit text, grafiku a čítač na 0.96-inch I2C OLED displeji s Arduinem Uno. Sketch používá lehkou knihovnu U8g2 k vykreslení nadpisu, oddělovací čáry a čítače, který se zvyšuje.

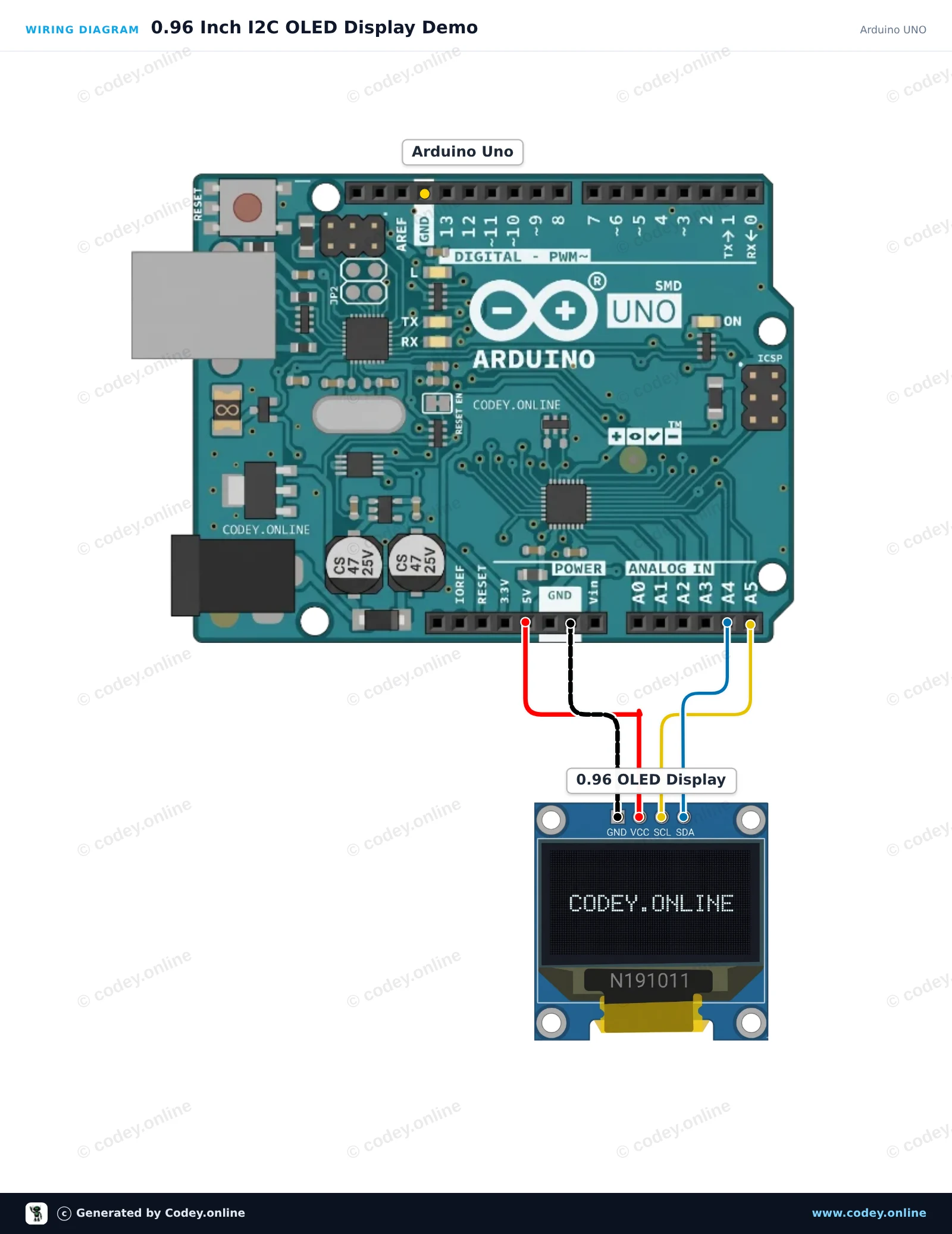

Schéma zapojení: Mini OLED displej bílý 1.3 inch 128x64 I2C na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

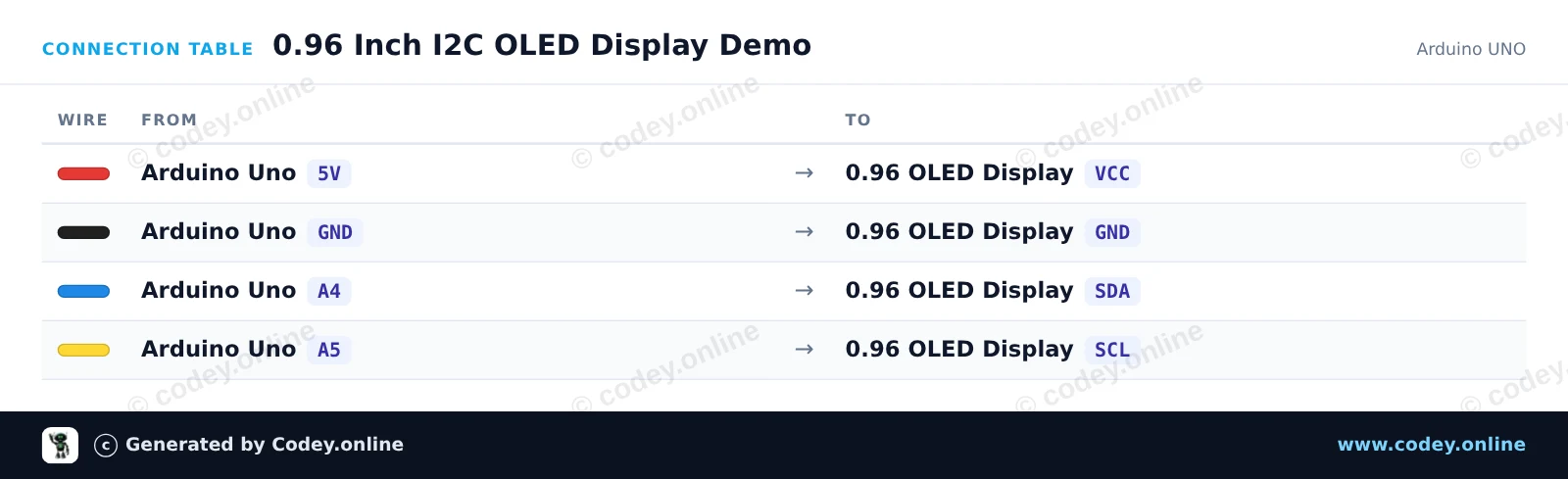

Tabulka zapojení: Mini OLED displej bílý 1.3 inch 128x64 I2C na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
0_96_Inch_I2C_OLED_Display_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 0.96 Inch I2C OLED Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : U8g2 2.36.19
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <U8g2lib.h>

// Initialize U8g2 for 128x64 SSD1306 OLED using hardware I2C
U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

int counter = 0;

void setup() {
  Serial.begin(115200);
  u8g2.begin();
  Serial.println(F("OLED display initialized."));
}

void loop() {
  u8g2.firstPage();
  do {
    // Header
    u8g2.setFont(u8g2_font_ncenB08_tr);
    u8g2.drawStr(0, 12, "Arduino Uno + OLED");

    // Dividing line
    u8g2.drawLine(0, 16, 127, 16);

    // Counter value
    u8g2.setFont(u8g2_font_ncenB12_tr);
    u8g2.setCursor(0, 40);
    u8g2.print(F("Count: "));
    u8g2.print(counter);

    // Footer / status
    u8g2.setFont(u8g2_font_6x10_tr);
    u8g2.drawStr(0, 58, "Status: Running");
  } while (u8g2.nextPage());

  counter++;
  delay(1000);
}

Potřebné knihovny: U8g2 2.36.19

Wiring diagram and example code generated by Codey.online — https://www.codey.online

ESP32 0.96 inch I2C OLED Display Demo

Tento projekt ukazuje, jak připojit 0.96-inch I2C OLED displej k ESP32. Displej se inicializuje pomocí výchozích I2C pinů (GPIO 21 pro SDA, GPIO 22 pro SCL) a zobrazuje uvítací text spolu s průběžně aktualizovaným živým čítačem.

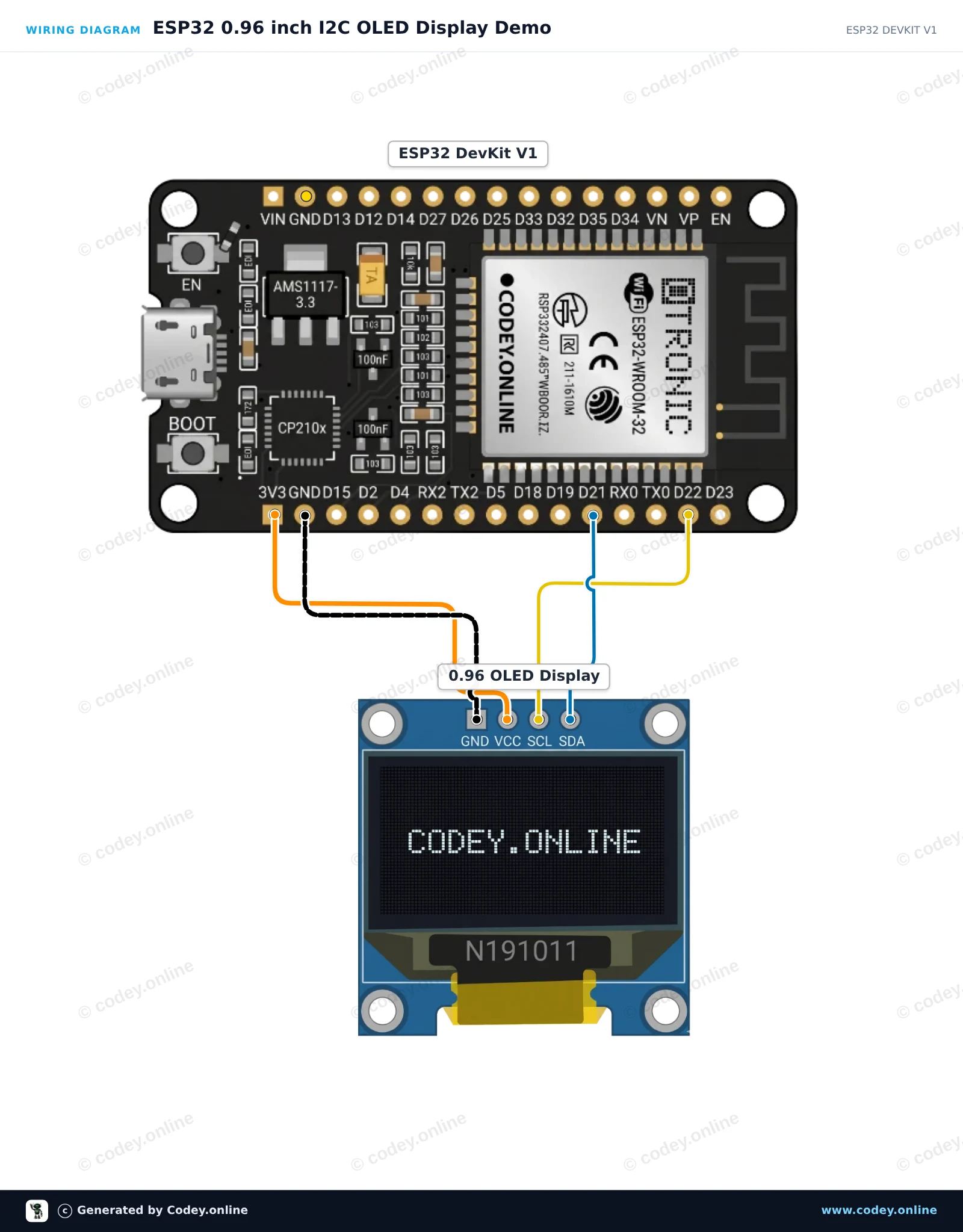

Schéma zapojení: Mini OLED displej bílý 1.3 inch 128x64 I2C na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

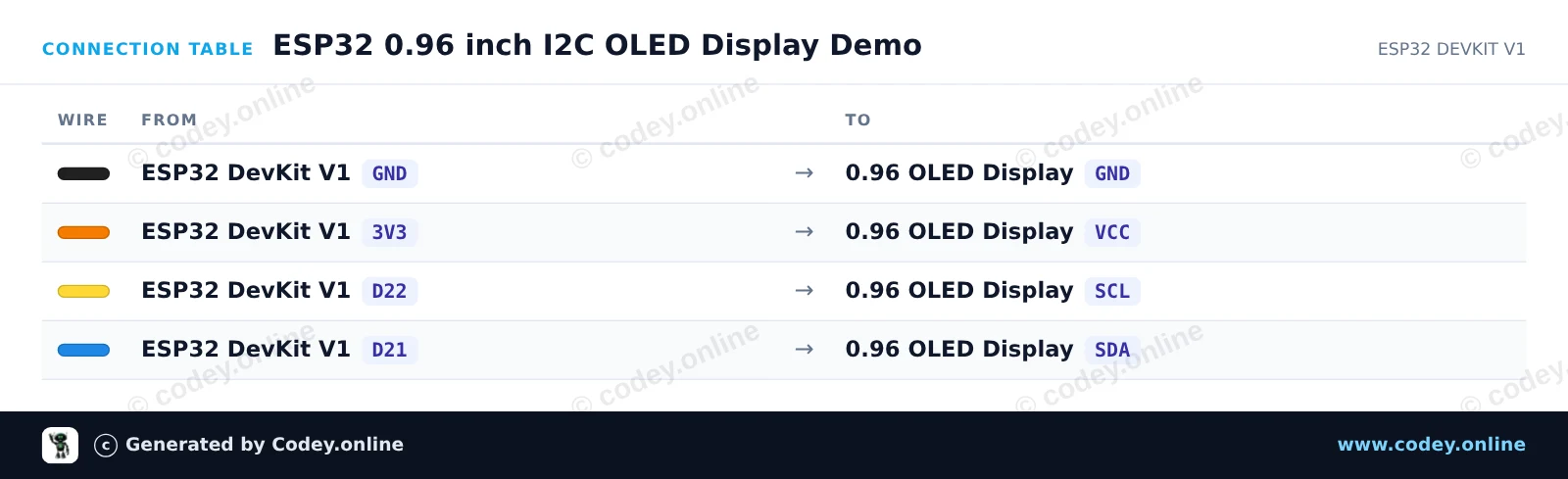

Tabulka zapojení: Mini OLED displej bílý 1.3 inch 128x64 I2C na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
ESP32_0_96_inch_I2C_OLED_Display_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 0.96 inch I2C OLED Display Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET    -1
#define SCREEN_ADDRESS 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

int counter = 0;

void setup() {
  Serial.begin(115200);

  // Default ESP32 I2C pins: SDA = GPIO 21, SCL = GPIO 22
  Wire.begin(21, 22);

  if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println(F("SSD1306 allocation failed"));
    while (true);
  }

  display.clearDisplay();
  display.setTextColor(SSD1306_WHITE);
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println(F("ESP32 OLED Demo"));
  display.display();
  delay(1500);
}

void loop() {
  display.clearDisplay();

  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println(F("ESP32 + SSD1306"));

  display.drawLine(0, 12, display.width(), 12, SSD1306_WHITE);

  display.setCursor(0, 20);
  display.print(F("Counter: "));
  display.setTextSize(2);
  display.setCursor(0, 36);
  display.print(counter);

  display.display();

  counter++;
  delay(1000);
}

Potřebné knihovny: Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

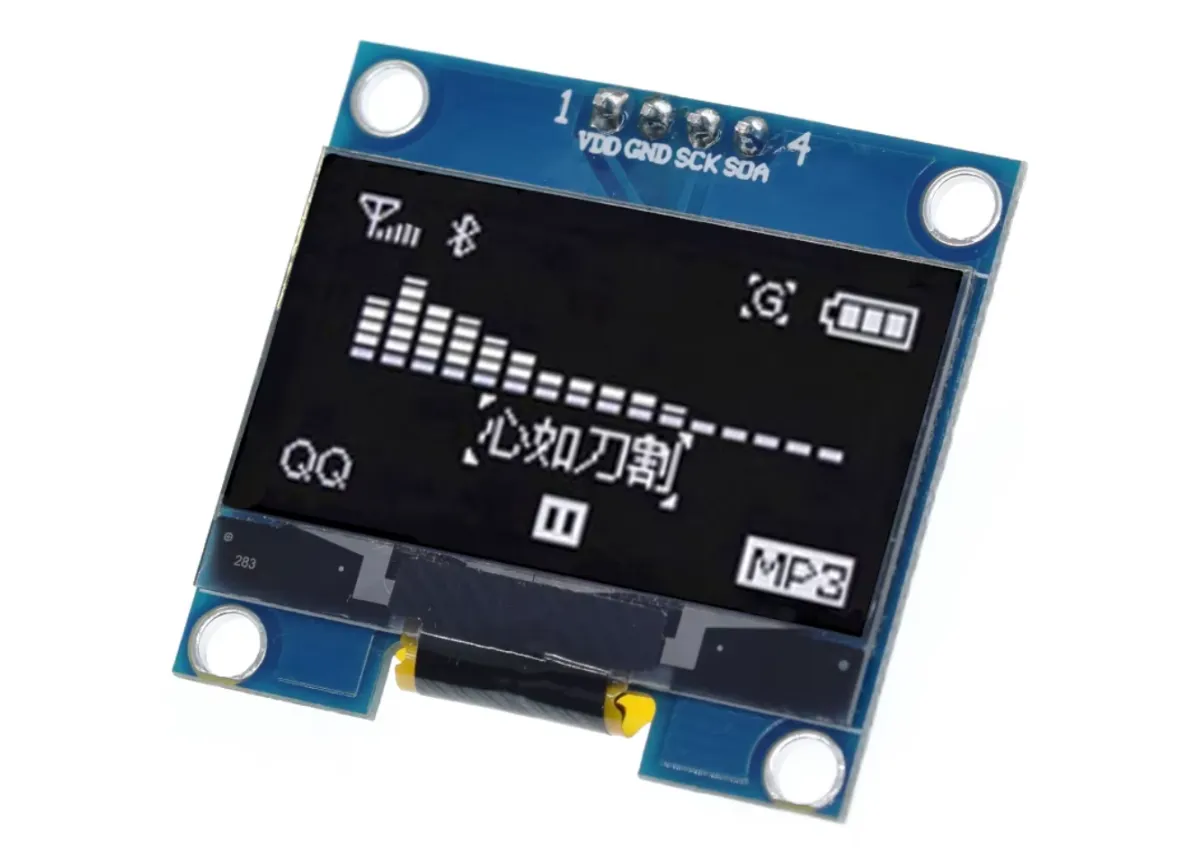

Mini OLED displej bílý 1.3 inch 128x64 I2C

Tento kompaktní OLED displej má úhlopříčku 1.3 inch a rozlišení 128x64 pixelů. Díky bílému zobrazení je obrazovka dobře čitelná za různých světelných podmínek.

Hlavní vlastnosti

  • Velikost displeje: 1.3 inch
  • Rozlišení: 128 x 64 pixelů
  • Barva: bílá
  • Připojení: I2C interface
  • Napájecí napětí: DC 3V až 5V
  • Provozní teplota: -30 až 70 °C
  • Driver chip: SH1106 (kompatibilní s SSD1306)

Displej je ideální pro projekty, kde je potřeba jasný a ostrý displej s jednoduchým I2C připojením. Široké napájecí napětí a robustní teplotní provoz jej činí vhodným pro různé aplikace.

  • Bílý displej
  • 1.3 palce
  • 128 x 64
  • Rozhraní I2C

Proč si vybrat tento produkt?

  • Dobře čitelný – Bílé zobrazení za různých světelných podmínek.
  • Jasný obraz – Ostrý displej pro přehledné informace o projektu.
  • Jednoduché připojení I2C – Připojení přes jednoduché rozhraní I2C.
  • Široký rozsah napětí – Funguje s DC 3V až 5V.
  • Vhodné pro projekty – Ideální tam, kde je potřeba jasný displej.
Specifikace
Barvabílá
Připojenírozhraní I2C
Rozlišení128 x 64 pixelů
Čip ovladačeSH1106 (kompatibilní s SSD1306)
Velikost obrazovky1.3 palce
Napájecí napětíDC 3V až 5V
Provozní teplota-30 až 70 °C
Kompatibilní sSSD1306
