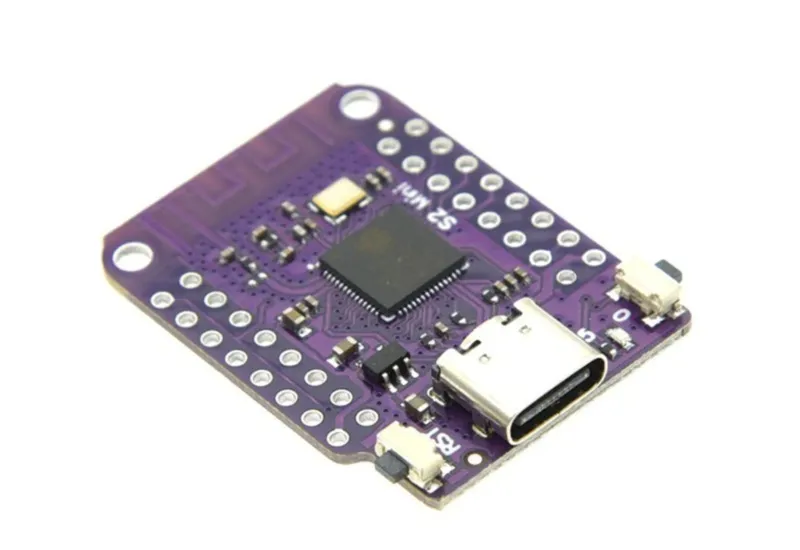

Wemos S2 Mini ESP32-S2

Tento S2 Mini je vybaven čipem ESP32-S2. Ten má taktovací frekvenci neuvěřitelných 240Mhz. Má také integrované WiFi. Díky chytrému uspořádání této destičky je stejně velká jako D1 Mini, ale má 2x více pinů.

Procesor: ESP32-S2FN4R2
Taktovací frekvence: 240Mhz
Počet pinů: 32
Počet GPIO pinů: 27
Počet PWM pinů: 27 (maximálně 8 současně)
Počet analogových vstupních pinů (ADC): 18
Počet analogových výstupních pinů (DAC): 2
ROM: 128kB
SRAM: 320kB
PDRAM: 2MB
Flash paměť: 4MB
USB na sériový převodník: ano, interní
Rozteč pinů: 2.54mm
USB připojení: USB-C

Header piny jsou součástí balení, ale je ještě nutné je připájet.

Instalace Wemos S2 Mini v Arduino IDE

1. Nainstalujte software Arduino IDE (www.arduino.cc)
2. V Arduino IDE přejděte na SOUBOR a poté na PŘEDVOLBY.
3. Do pole DALŠÍ URL SPRÁVCE DESK zadejte následující URL: https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json (pokud již existuje URL například pro desky ESP8266, přidejte tuto URL s čárkou mezi nimi.
4. Nyní přejděte na NÁSTROJE, DESKA a SPRÁVA DESK
5. Vyhledejte správnou knihovnu (ESP32 by Espressif Systems) a nainstalujte ji (stačí jednou)
6. V seznamu v NÁSTROJE, DESKA zvolte desku LOLIN S2 Mini
7. Nastavte upload speed na 115200 baud
8. Nastavte port na správný COM port.

Wemos S2 Mini bez COM portu

Aby se S2 Mini aktivovala, podržte současně tlačítka 0 a RST. S2 Mini bude nyní rozpoznána. Pusťte tlačítka a S2 Mini lze programovat pomocí Arduino IDE

Rozměry
Délka: 3,45cm
Šířka: 2,52cm
Výška: 0,44cm
