Schéma zapojení a ukázkový kód

Takto připojíš Světlocitlivý modul LDR senzoru k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Čtení LDR světelného senzoru s Arduino Uno

Tento projekt měří úroveň okolního světla pomocí modulu LDR světelného senzoru připojeného k analogovému vstupu A0 na Arduino Uno. Arduino čte analogové napětí, mapuje intenzitu světla a vypisuje surovou hodnotu do Serial Monitoru. Zakrytí senzoru změní hodnotu v reálném čase.

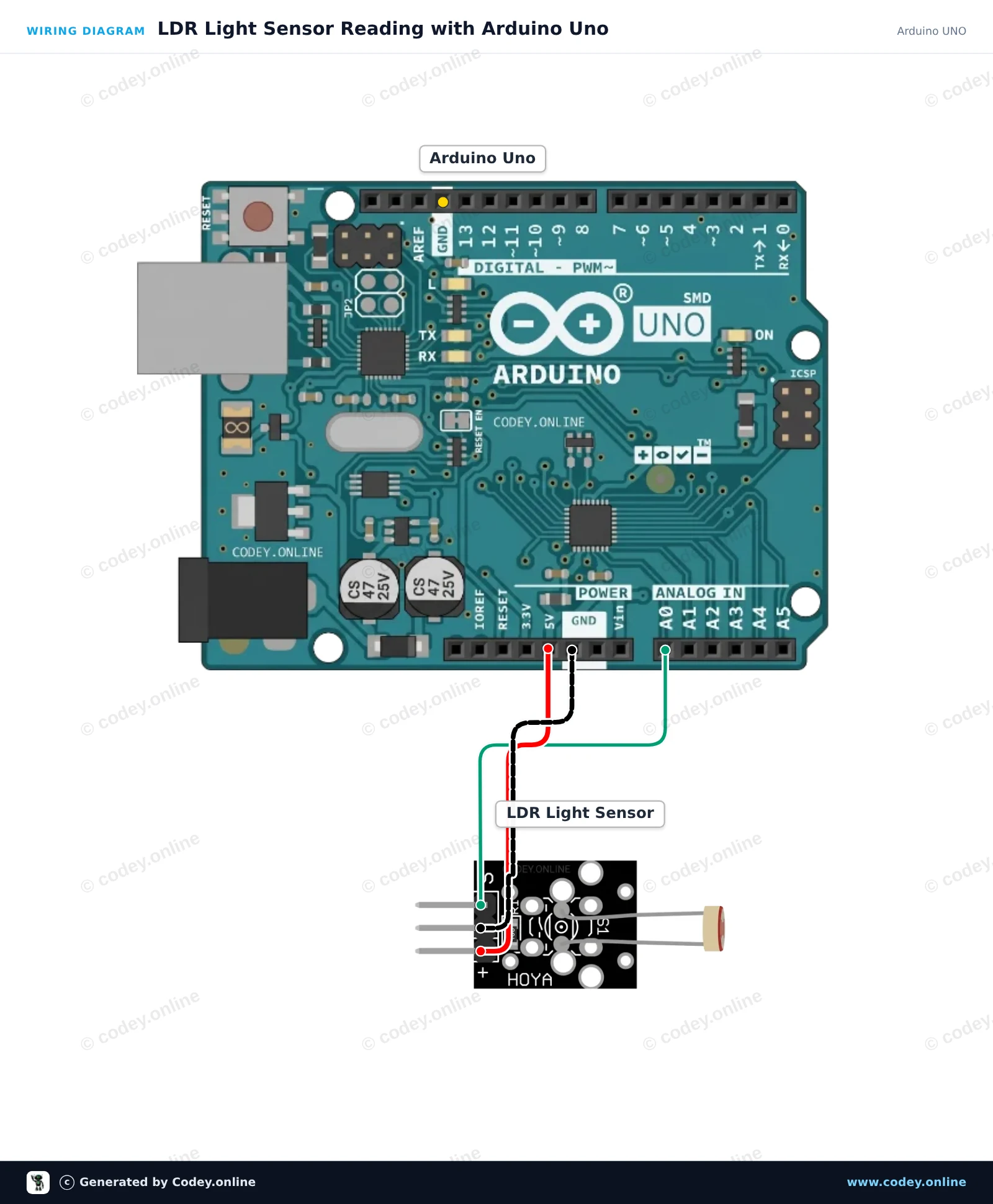

Schéma zapojení: Světlocitlivý modul LDR senzoru na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

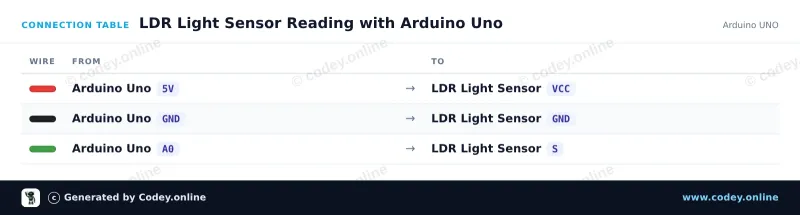

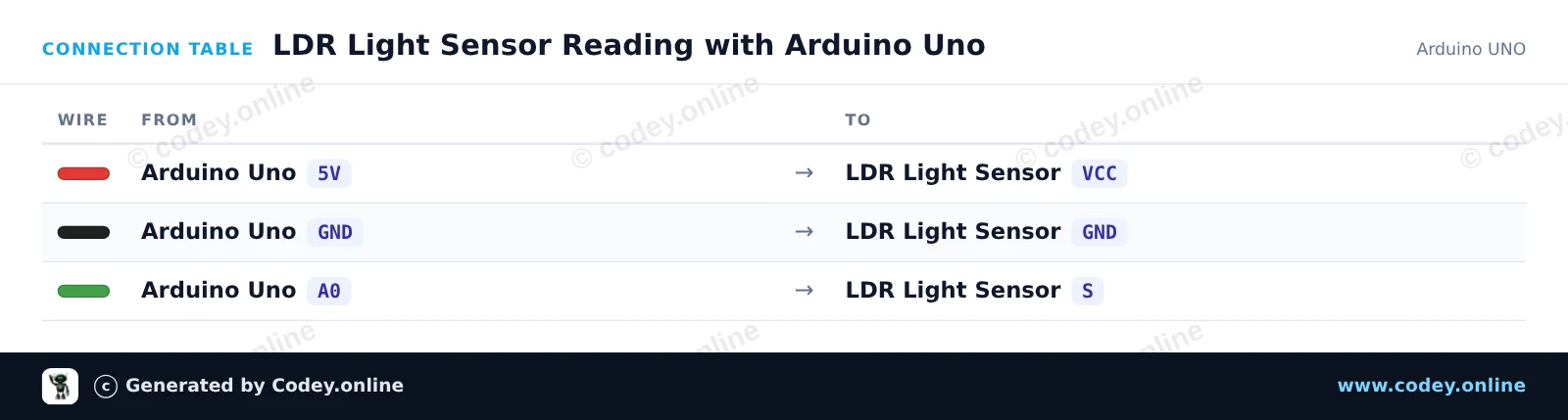

Tabulka zapojení: Světlocitlivý modul LDR senzoru na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
LDR_Light_Sensor_Reading_with_Arduino_Un.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : LDR Light Sensor Reading with Arduino Uno
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : LDR Light Sensor Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

const int ldrPin = A0;
const int ledPin = 13;

void setup() {
  Serial.begin(115200);
  pinMode(ledPin, OUTPUT);
  Serial.println(F("LDR Light Sensor Initialized"));
}

void loop() {
  int rawValue = analogRead(ldrPin);
  float voltage = rawValue * (5.0 / 1023.0);

  Serial.print(F("Raw: "));
  Serial.print(rawValue);
  Serial.print(F(" | Voltage: "));
  Serial.print(voltage, 2);
  Serial.print(F(" V | Status: "));

  // Turn on built-in LED if light level drops below threshold
  if (rawValue < 400) {
    digitalWrite(ledPin, HIGH);
    Serial.println(F("Dark (LED ON)"));
  } else {
    digitalWrite(ledPin, LOW);
    Serial.println(F("Bright (LED OFF)"));
  }

  delay(300);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Čtení světelného senzoru LDR s ESP32

Tento projekt ukazuje, jak číst úroveň okolního světla pomocí modulu světelného senzoru LDR připojeného k ESP32. Modul poskytuje analogové napětí úměrné intenzitě světla, které se čte přes GPIO 34. Otevřete Serial Monitor na 115200 baud, abyste viděli hodnoty osvětlení v reálném čase.

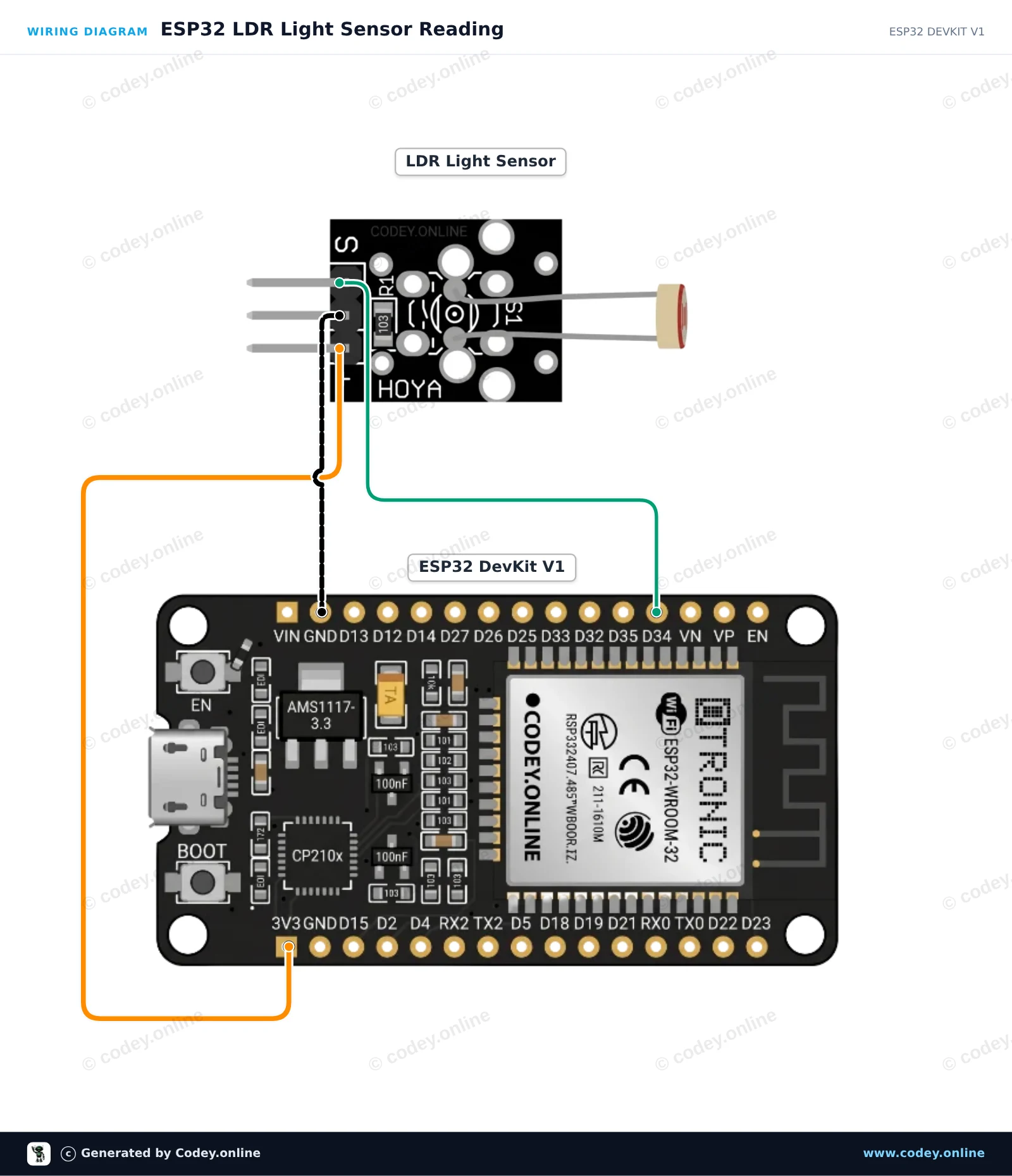

Schéma zapojení: Světlocitlivý modul LDR senzoru na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

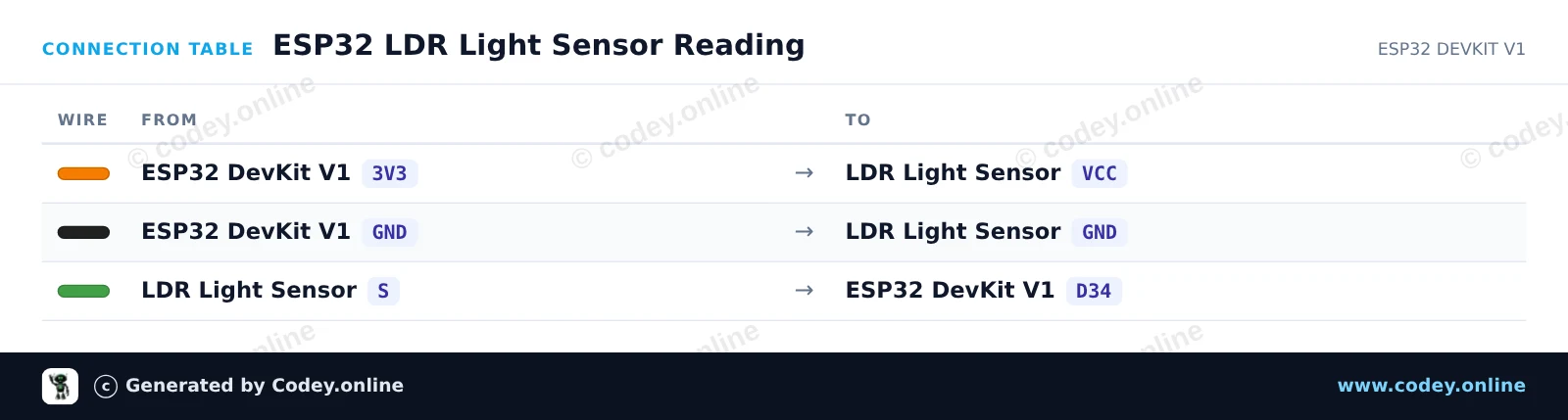

Tabulka zapojení: Světlocitlivý modul LDR senzoru na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
ESP32_LDR_Light_Sensor_Reading.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 LDR Light Sensor Reading
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : LDR Light Sensor Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// LDR Light Sensor Demo for ESP32
const int LDR_PIN = 34;

void setup() {
  Serial.begin(115200);
  delay(1000);
  Serial.println("ESP32 LDR Light Sensor Demo");
}

void loop() {
  // Read the analog value (0 - 4095 on ESP32 12-bit ADC)
  int rawValue = analogRead(LDR_PIN);

  // Convert to approximate percentage
  float percentage = (rawValue / 4095.0) * 100.0;

  Serial.print("Raw ADC: ");
  Serial.print(rawValue);
  Serial.print(" | Light Level: ");
  Serial.print(percentage, 1);
  Serial.println("%");

  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

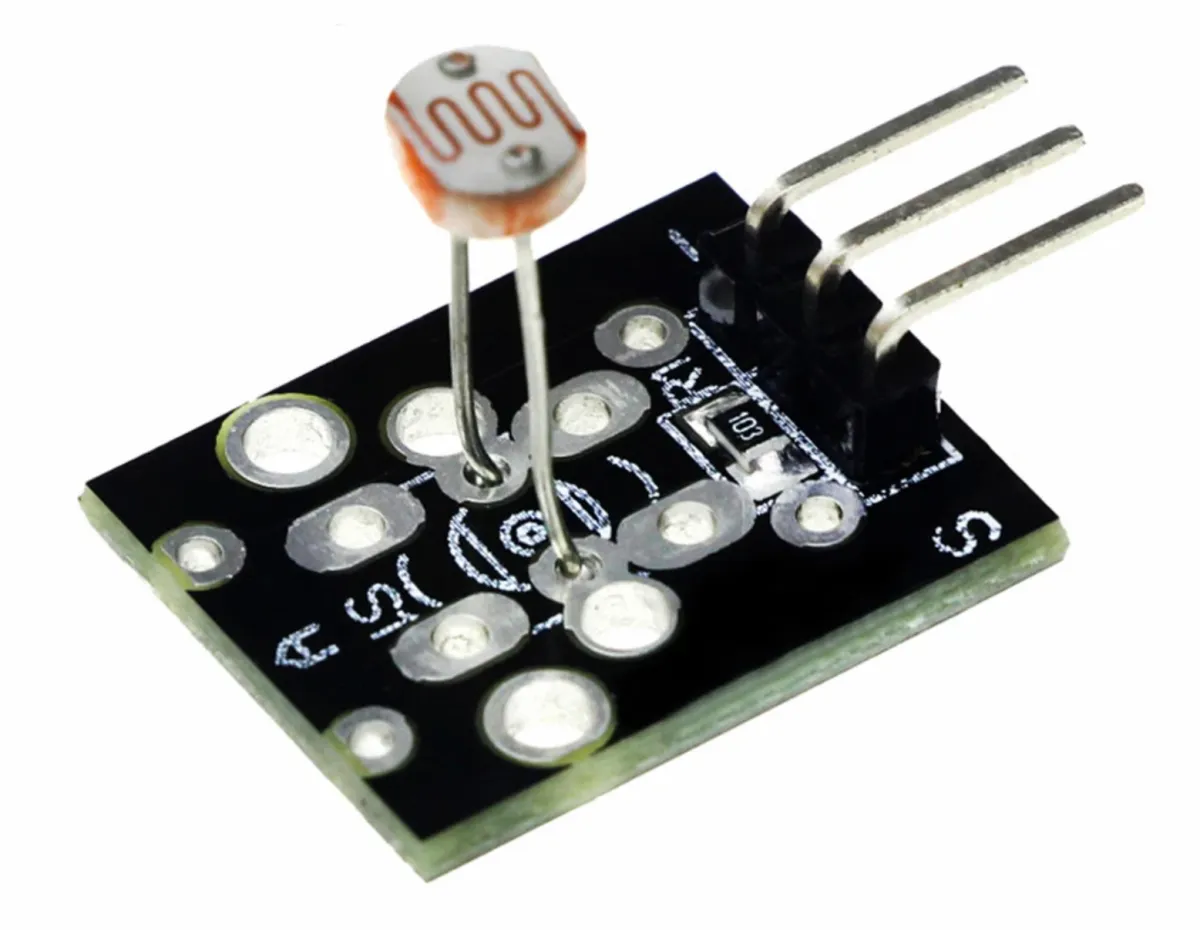

Světlocitlivý modul LDR senzoru

LDR je zkratka pro Light Dependent Resistor. LDR je fotoresistor, tedy rezistor, který mění svůj odpor v reakci na změny úrovně světla, kterému je vystaven. Když na LDR dopadá více světla, odpor klesá, a když je světla méně, odpor roste. Tato vlastnost činí LDR vhodným pro aplikace, jako jsou světlocitlivé obvody a automatizace.

Lze použít jak pro Arduino, tak pro ESP32, ESP8266, Rapberry Pi, Pi Pico a také v obvodech bez mikrokontroléru.

  • Světlocitlivý senzor
  • Reaguje na světlo
  • Arduino a ESP
  • Bez mikrokontroléru

Proč si vybrat tento produkt?

  • Odpor se přizpůsobuje – Reaguje na změny úrovně osvětlení.
  • Více světla, menší odpor – Klesá, když na něj dopadá více světla.
  • Méně světla, vyšší odpor – Zvyšuje se při menším množství světla.
  • Široké využití – Lze použít s mikrokontrolérem i bez něj.
Specifikace
Vhodné proArduino, ESP32, ESP8266, Raspberry Pi, Pi Pico
TypLDR
