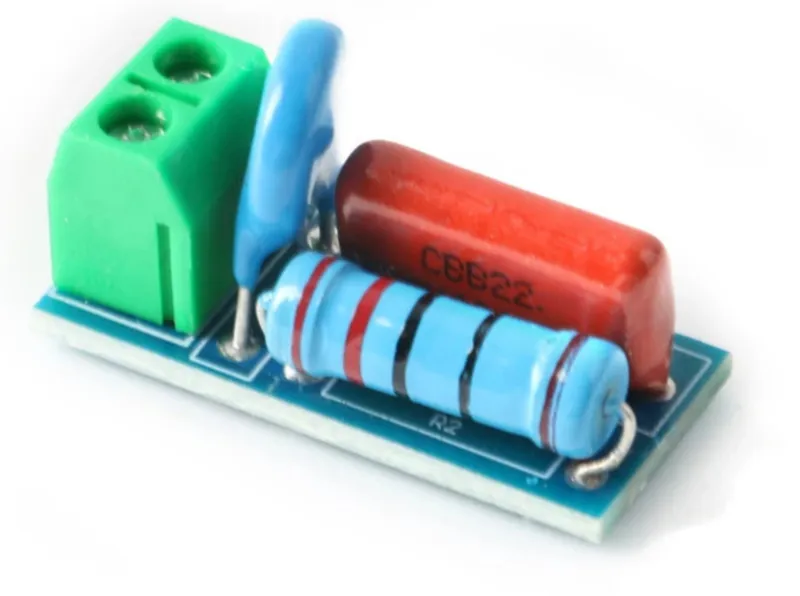

RC Snubber obvod

RC-absorpční obvod se také nazývá RC-snubber obvod. Je to obvodová struktura, ve které jsou odpor a kondenzátor zapojeny sériově a paralelně ke spínači. Používá se ke zlepšení napěťových a proudových vln při zapínání a vypínání elektronických výkonových zařízení. Modul RC-absorpčního obvodu může zabránit indukovanému elektromotorickému napětí, které vzniká při zapínání a vypínání indukční zátěže, aby nedošlo k poškození spínacích zařízení, jako jsou relé a tyristory, zabránit elektromagnetickému rušení a zvýšit odolnost mikropočítače s jedním čipem proti rušení.

Zátěž: vhodné pro AC nebo DC 5-400V indukční zátěž (zátěž menší než 1000W)


Odpor: 220 Ohm

Kondenzátor:

  • CBB22 104J630V
  • 0.1uF
  • 630V
  • 5% tolerance

Varistor:

  • Střídavé napětí: 300V
  • Jmenovité stejnosměrné napětí: 385V
  • Maximální svorkové napětí Vc: 775V
  • Typ pouzdra varistoru: Disk 10mm
  • Typ varistoru: Metaloxidový varistor
  • Špičkový proud při přepětí @ 8/20µs: 2.5kA
  • Minimální provozní teplota: -40°C
  • Maximální provozní teplota: 105°C
  • Špičková energie (10/1000uS): 70J
  • Ochrana
  • Použití AC/DC
  • Kotouč 10mm
  • Snubber obvod

Proč si vybrat tento produkt?

  • Chrání spínače – Zabraňuje poškození způsobenému indukčními zátěžemi.
  • Méně elektromagnetického rušení – Pomáhá předcházet elektromagnetickému rušení.
  • Vhodné pro AC/DC – Pro indukční zátěž 5–400 V.
  • Zátěž až 1000 W – Vhodné pro zátěž menší než 1000 W.
Specifikace
Výkon1000W
Odpor220 Ohm
Provozní teplota105°C
Minimální provozní teplota-40°C
Kapacita0.1uF
Tolerance5%
Střídavé napětí300V
Jmenovité stejnosměrné napětí385V
Maximální svorkové napětí Vc775V
Typ pouzdra varistoruDisk 10mm
Typ varistoruVaristor z kovového oxidu
Špičkový proud přepětí @ 8/20µs2.5kA
Špičková energie (10/1000uS)70J
Typ kondenzátoruCBB22 104J630V
