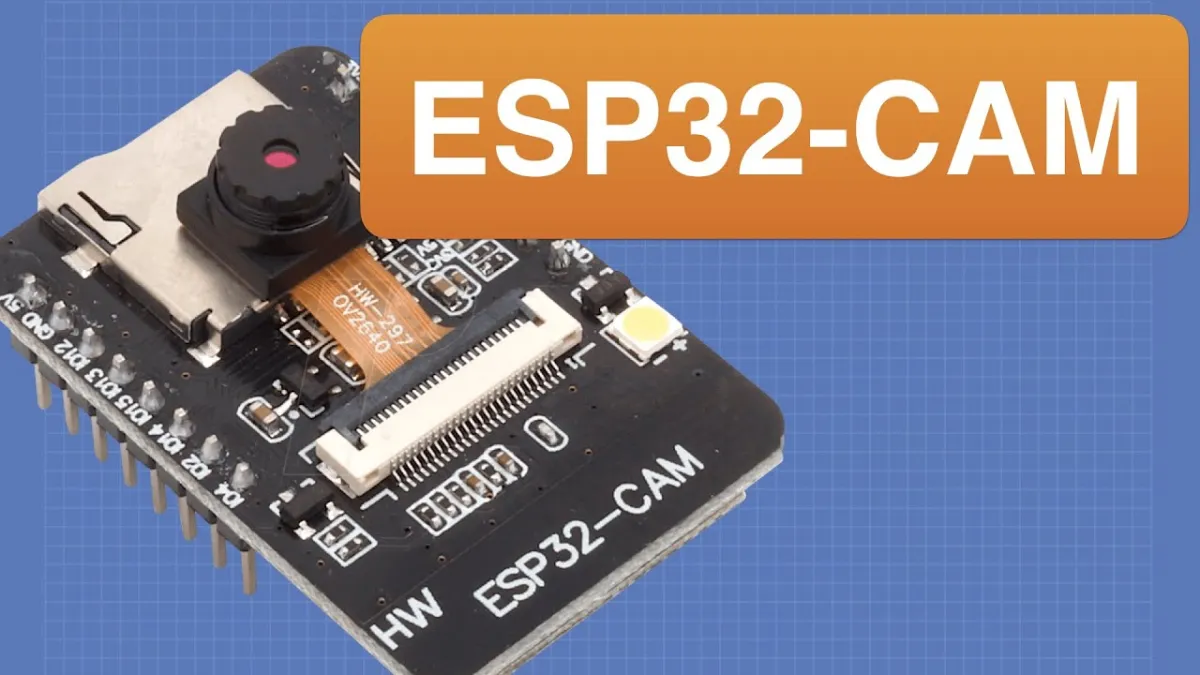

Vývojová deska ESP32-CAM s kamerou a slotem pro micro SD pro projekty s Wi‑Fi a Bluetooth.
SKU: OT103-B53 Číslo položky: NA570 EAN: 6442424726649 Umístění: AD06.01
Alternativa
ESP32 WROOM 4Mb Devkit V1 Board s WiFi, Bluetooth a Dual Core procesorem
€ 8,99
Zobrazit tuto alternativu
Plnohodnotná ESP32 s kamerovým modulem a slotem pro Micro SD kartu.
Modul kamery OV5640 obsahuje 1/4 inch CMOS UXGA (1632 x 1232 pixels) obrazový snímač. Je velmi malý a má nízké provozní napětí 1.7 až 3.3V.
Vlastnosti:
POZOR, tento modul nemá USB konektor. K jeho programování je potřeba samostatný sériový USB modul (FT232RL).
Instalace ESP32-CAM v Arduino IDE
Standardně Arduino IDE software ESP32 board nezná. Aby bylo možné programovat ESP32-CAM v Arduino IDE, je třeba jej nejprve nainstalovat do Arduino IDE. Postupujte podle následujících kroků:
That's it, nyní můžete s ESP32-CAM začít.
Podívejte se také na Youtube video, které jsme přidali se step-by-step vysvětlením v angličtině.
Připojení FT232RL k ESP32-CAM
Pro připojení FT232RL k ESP32-CAM můžete použít následující schéma:
Důležité: GPIO 0 musí být propojeno s GND, aby bylo možné nahrát kód.
| ESP32-CAM | FT232RL |
|---|---|
| GND | GND |
| 5V | VCC (5V) |
| U0R | TX |
| U0T | RX |
| GPIO 0 | GND |
| PSRAM | 4 M |
|---|---|
| SRAM | 520 KB |
| Taktovací frekvence | 240 MHz |
| Rozlišení | 1632 x 1232 pixelů |
| Rozhraní | UART/SPI/I2C/PWM/ADC/DAC |
| Provozní napětí | 1.7 až 3.3V |
| Konektivita | WiFi 802.11b/g/n, Bluetooth/BLE |
Funguje hned napoprvé. S MB pod ním WiFi anténa funguje hůř. Tip: použijte externí anténu.
Používám ho jako webkameru. Přes WiFi v mé síti a pak se v práci můžu podívat, co doma zrovna tropí domácí mazlíčci, když tam nejsem. Nedávno měl pes potřebu shodit urnu tety Mies a kočka si myslela, že její obsah je nový druh kočičího steliva.
Velmi snadné a rychlé uvedení do provozu s ESP Home Builder v Home Assistant. Nezapomeňte na odpovídající MB
funguje velmi dobře
Škoda, že standardně nemá USB připojení. Kvůli tomu si musíte koupit samostatnou destičku.
Pěkná kamera na experimentování a programování.
Top 1 2 3 4

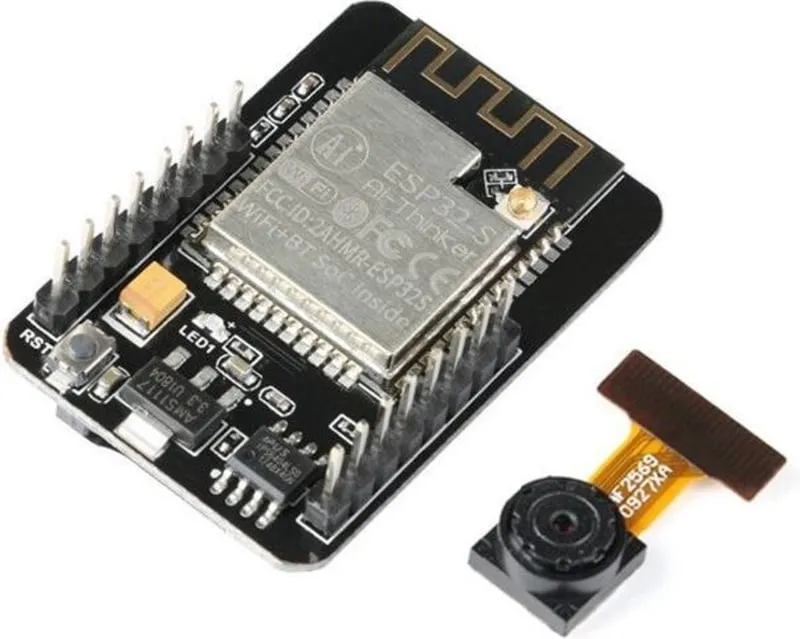

Vývojová deska ESP32-CAM s kamerou, WiFi a Bluetooth
