CS32 | Blue Pill | 72Mhz | 64KB | STM32 klon

Klon CS32 STM32, známý také jako Blue Pill, je extra výkonný malý Arduino modul, o něco větší než Arduino Nano, ale s lepším výkonem a větší pamětí. Lze jej jednoduše programovat přes Arduino IDE.

POZOR: NEVHODNÉ PRO ZAČÁTEČNÍKY

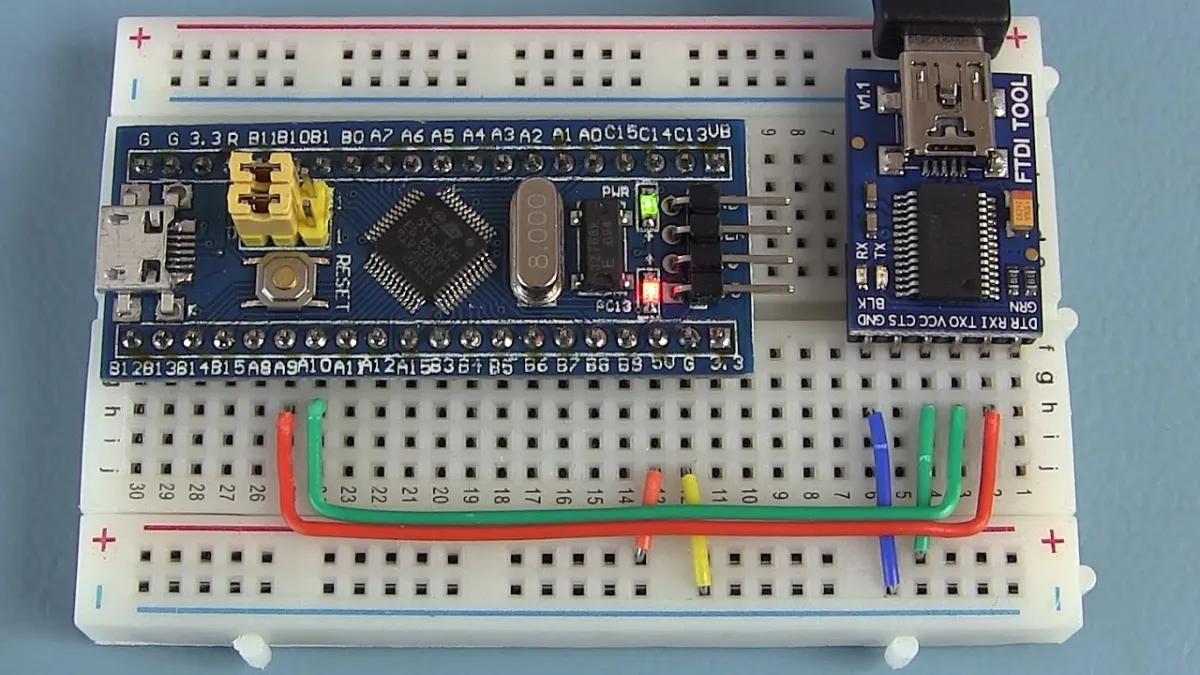

Blue Pill se standardně dodává pouze s UART firmwarem, který k čipu patří. Díky tomu můžete nahrát sketch nebo bootloader pomocí sériového adaptéru, jako je FT232RL, na piny TX (A9) a RX (A10). Pokud chcete pracovat i přes USB, je nejprve potřeba nahrát bootloader stm32duino. Podrobnosti najdete dále na githubu projektu Arduino_stm32.

Rychlost hodin 72Mhz a 64KB paměti.

Model: STM32F103C8T6.
Procesor: ARM 32 Cortex-M3 CPU.
Frekvence: 72 MHz
Paměť: 64K flash memory, 20K SRAM.
2.0-3.6 v, I/O.
27 GPIO’s
10x 12-bit Analog Digital Converter
USART/ I2C/ SPI/ USB/ CAN/ DMA
Provozní napětí: 3.3/5V
Reset (POR/PDR).
4-16 MHz krystal.
Vestavěné Mini USB rozhraní pro napájení a USB komunikaci s Arduino IDE
Rozměr: 5.3 cm x 2.2 cm.

Upozornění: Na deskách Blue Pill je pin 5V přímo spojen s 5V z USB portu, bez ochranné diody. Nepoužívejte tedy USB port současně s externím napájením.

Rozměry
Délka: 5,4cm
Šířka: 2,3cm
Výška: 1,1cm
