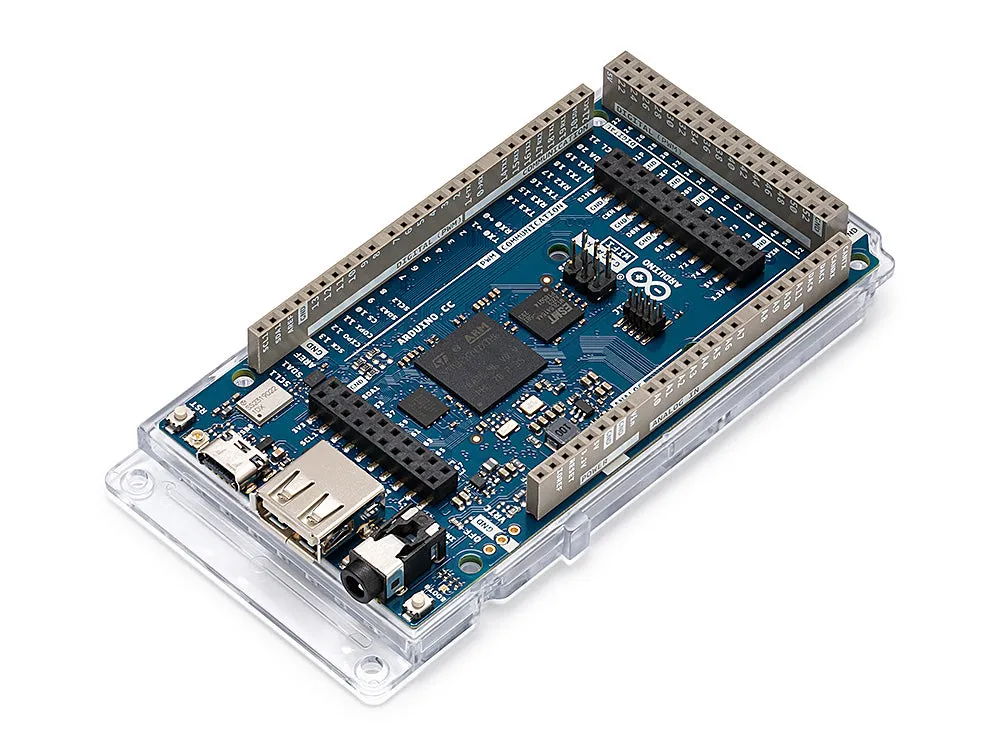

Arduino® GIGA R1 WiFi

Arduino GIGA R1 WiFi je ideální vývojová deska pro ambiciózní tvůrce, kteří chtějí své projekty posunout na vyšší úroveň. Tato deska je ideální pro vývojáře, umělce, zvukové designéry a technologické nadšence s velkými nápady, ale omezeným rozpočtem. Deska nabízí pokročilé funkce v dostupném provedení a má stejný tvarový faktor jako populární Arduino Mega a Due.

Objevte výkonné možnosti Arduino GIGA R1 WiFi:

Microcontroller: STM32H747XI dual-core 32-bit microcontroller obsahuje Cortex®-M7 (480 MHz) a Cortex®-M4 (240 MHz). Díky tomu mohou spolu komunikovat dva procesory. Můžete na jednom jádru spouštět Micropython a na druhém Arduino.

Bezdrátová komunikace: S modulem Murata 1DX tato deska podporuje jak Wi-Fi®, tak Bluetooth®. Snadno se připojte k Arduino IoT Cloud a spravujte své projekty na dálku. ATECC608A navíc zajišťuje zabezpečenou komunikaci.

Hardwarové porty a komunikace: Stejně jako její předchůdci disponuje GIGA R1 WiFi 4 UARTy, 3 I2C porty, 2 SPI porty a 1 FDCAN.

GPIO a další piny: Tato deska zachovává tvarový faktor Mega a Due, takže můžete snadno používat vlastní shiely. Má 76 GPIO pinů a další headery pro více možností připojení. Přidány byly také dva nové piny: VRTC pro připojení baterie a pin OFF pro vypnutí desky.

Konektory: GIGA R1 WiFi obsahuje další konektory, včetně USB-A konektoru pro USB flash disky a další úložná zařízení, 3.5mm jack konektoru pro audio vstup i výstup, USB-C® portu pro napájení a programování a JTAG konektoru.

Vyšší napětí: Na rozdíl od svých předchůdců, kteří podporují až 12 voltů, zvládne GIGA R1 WiFi rozsah 6 až 24 voltů.

Arduino GIGA R1 WiFi je bezpochyby nejlepší deska pro ambiciózní tvůrce s velkými nápady. Pro maximální funkčnost ji propojte s Arduino GIGA Display Shield a získejte 3.97” 480x800 RGB dotykový displej. Navrhněte si vlastní jedinečné shiely pomocí 3D tisku a začněte svůj DIY projekt s našimi návody.

Technické specifikace:

  • Bord: Arduino® GIGA R1 WiFi
  • SKU: ABX00063
  • Microcontroller: STM32H747XI dual Cortex®-M7+M4 32bit low power Arm® MCU
  • Radio Module: Murata 1DX dual WiFi 802.11b/g/n 65 Mbps en Bluetooth®
  • Beveiliging: ATECC608A-MAHDA-T
  • USB: USB-C® (Programování / HID), USB-A (Host)
  • Pinnen: 76 digitálních I/O pinů, 12 analogových vstupních pinů, 2 DAC (DAC0/DAC1), 12 PWM pinů
  • Communicatie: UART (4x), I2C (3x), SPI (2x), CAN (vyžaduje externí transceiver)
  • Connectoren: Kamera (I2C + D54-D67), Display (D1N, D0N, D1P, D0P, CKN, CKP + D68-D75), Audio Jack (DAC0, DAC1, A7)
  • Voeding: Provozní napětí 3.3V, Vstupní napětí (VIN) 6-24V, DC proud na jeden I/O pin 8 mA
  • Kloksnelheid: Cortex® M7 480 MHz, Cortex® M4 240 MHz
  • Geheugen: 2MB Flash, 1MB RAM
  • Afmetingen: Šířka 53 mm, Délka 101 mm



Často kladené otázky o Arduino GIGA R1 WiFi

Potřebuji externí anténu? Je součástí balení?
Ano, externí anténu potřebujete. Deska nemá vestavěnou anténu, ale v balení je přiložena anténa u.FL.

Které modely Arducam jsou kompatibilní s kamerovým konektorem na desce?
Kamerový konektor (J6 header) je 20pinový adaptér vhodný pro kamery Arducam, jako jsou OV7675 a OV7670. Více informací o použití kamery najdete v příručce GIGA R1 WiFi Camera.

Jaké jsou rozdíly mezi Portenta H7 a GIGA R1 WiFi?
Existuje několik důležitých rozdílů:

  • GIGA R1 WiFi používá USB-C® k napájení desky a programování, a také k emulaci HID zařízení, jako je myš nebo klávesnice. U Portenta H7 lze USB-C® použít také jako výstup DisplayPort, USB hub nebo k napájení připojených OTG zařízení.
  • GIGA R1 WiFi nabízí snadný přístup ke všem možnostem STM32H7 pomocí 2,54 mm pinových headerů, což z ní dělá vhodnější volbu pro prototypování. Portenta H7 je vhodnější pro sériovou výrobu, vzhledem k použití kompaktních konektorů s vysokou hustotou pro úsporu místa.
  • GIGA R1 WiFi nabízí díky větším rozměrům navíc funkce, jako je USB-A konektor, 3,5mm jack vstup/výstup a JTAG konektor přímo na desce.

Které shiely jsou kompatibilní s GIGA R1 WiFi?
Každý shield ve tvarovém faktoru UNO, Mega nebo Due, který podporuje 3.3V, by měl s GIGA R1 WiFi fungovat. Doporučujeme však ověřit kompatibilitu u výrobce. Následující shiely jsou oficiálně kompatibilní s GIGA R1 WiFi:

  • Arduino Ethernet Shield Rev2
  • Arduino Motor Shield Rev3
  • Arduino 4 Relays Shield
  • Arduino 9 Axis Motion Shield

Jaký je rozdíl mezi dvěma USB konektory na GIGA R1 WiFi?
GIGA R1 WiFi má dva USB konektory:

  • USB-C® konektor (USB0), vedle resetovacího tlačítka a konektoru antény u.FL, se používá pro programování, sériovou komunikaci a napájení 5V.
  • USB-A konektor (USB1), vedle 3,5mm jack konektoru, funguje jako USB host a není určen pro programování.
  • Dvouvláknové MCU
  • Wi-Fi a Bluetooth
  • 76 GPIO pinů
  • vstup 6-24V

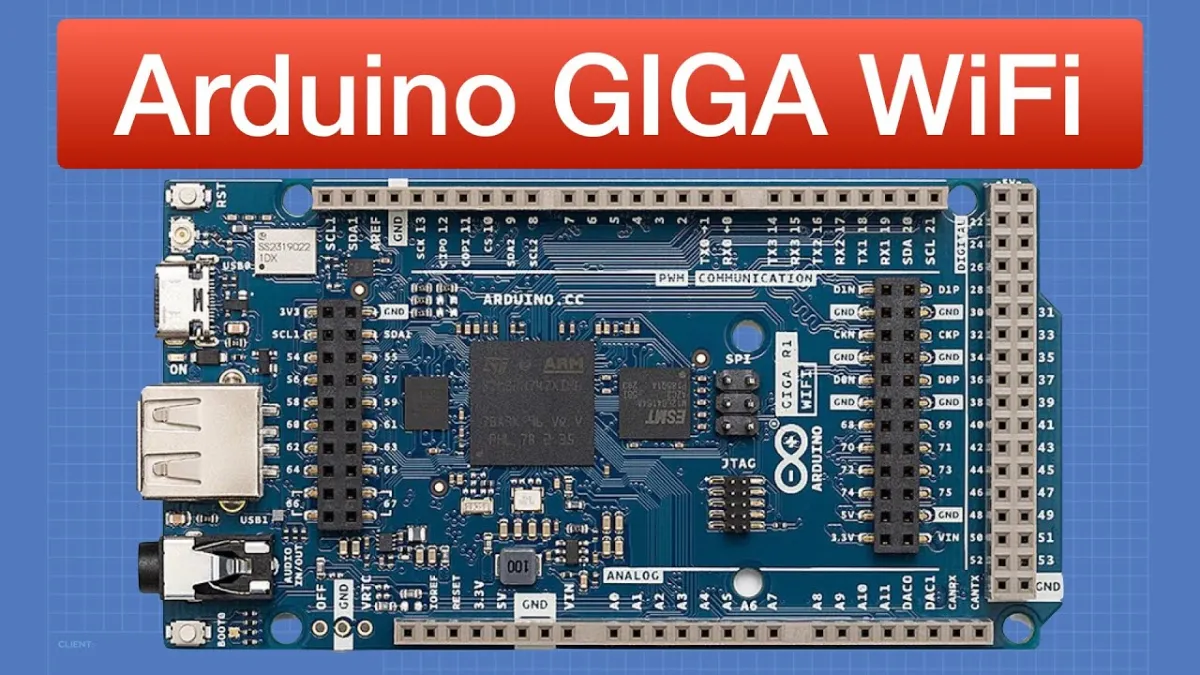

Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Výkonný dvoujádrový – Dvě jádra pro paralelní práci.
  • Bezdrátové připojení – Podporuje Wi-Fi® a Bluetooth®.
  • Mnoho připojení – 76 GPIO pinů a další headery.
  • Zabezpečená komunikace – ATECC608A zajišťuje zabezpečení.
  • Široké napájecí napětí – Funguje s 6 až 24 volty.
Specifikace
MikrokontrolérSTM32H747XI dual Cortex®-M7+M4 32bit nízkopříkonový Arm® MCU
NapájeníProvozní napětí 3.3V, vstupní napětí (VIN) 6-24V, DC proud na I/O pin 8 mA
RozměryŠířka 53 mm, délka 101 mm
Taktovací frekvenceCortex® M7 480 MHz, Cortex® M4 240 MHz
OchranaATECC608A-MAHDA-T
Paměť2MB Flash, 1MB RAM
USBUSB-C® (programování / HID), USB-A (Host)
DeskaArduino® GIGA R1 WiFi
Rádiový modulMurata 1DX dual WiFi 802.11b/g/n 65 Mbps a Bluetooth®
Digitální I/O piny76
PWM piny12
FDCAN1
Konektor USB-A1
Konektor jack 3,5 mm1
Konektor JTAG1
SKUABX00063
KomunikaceUART (4x), I2C (3x), SPI (2x), CAN (vyžaduje externí transceiver)
DAC2
Analogové vstupní piny12

V balení

  • Arduino GIGA R1 WiFi
  • u.FL anténa
