Schéma zapojení a ukázkový kód

Takto připojíš MAX3232 RS232 na TTL sériový modul k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Sériový most MAX3232 z RS232 na TTL

Tento projekt vytváří průhledný sériový most mezi Arduino USB Serial Monitor a zařízením RS232 pomocí modulu MAX3232. SoftwareSerial zajišťuje komunikaci na pinech D2 a D3 rychlostí 9600 baud, zatímco hardwarový Serial zůstává volný pro monitor počítače. Každý znak zadaný v Serial Monitoru se přenáší přes RS232 a všechny příchozí bajty RS232 se vypisují do monitoru.

Schéma zapojení: MAX3232 RS232 na TTL sériový modul na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte
Tabulka zapojení: MAX3232 RS232 na TTL sériový modul na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
MAX3232_RS232_to_TTL_Serial_Bridge.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : MAX3232 RS232 to TTL Serial Bridge
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : MAX3232 RS232 to TTL Serial Converter Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <SoftwareSerial.h>

const uint8_t RX_PIN = 2; // Connect to MAX3232 TXD
const uint8_t TX_PIN = 3; // Connect to MAX3232 RXD

SoftwareSerial rs232Serial(RX_PIN, TX_PIN);

void setup() {
  Serial.begin(115200);
  rs232Serial.begin(9600);

  Serial.println(F("--- MAX3232 RS232 Bridge Ready ---"));
  Serial.println(F("Type in the Serial Monitor (115200 baud) to send over RS232 (9600 baud)."));
  Serial.println(F("Any response from the RS232 device will appear here."));
}

void loop() {
  // Forward characters from the USB Serial Monitor to the RS232 module
  while (Serial.available() > 0) {
    char c = Serial.read();
    rs232Serial.write(c);
  }

  // Forward characters from the RS232 module to the USB Serial Monitor
  while (rs232Serial.available() > 0) {
    char c = rs232Serial.read();
    Serial.write(c);
  }
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Komunikace RS232 s MAX3232 a ESP32

Tento projekt propojuje ESP32 s modulem MAX3232 a umožňuje sériovou komunikaci RS232. ESP32 používá Hardware Serial2 pro odesílání a příjem signálů RS232 na logických úrovních 3.3V. Pro ověření funkce během několika minut propojte piny 2 a 3 (RX a TX) na konektoru DB9 modulu pro loopback test, který vrací odesílané zprávy zpět do Serial Monitor.

Schéma zapojení: MAX3232 RS232 na TTL sériový modul na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte
Tabulka zapojení: MAX3232 RS232 na TTL sériový modul na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
RS232_Communication_with_MAX3232_and_ESP.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : RS232 Communication with MAX3232 and ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : MAX3232 RS232 to TTL Serial Converter Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// MAX3232 RS232 Demo for ESP32 DEVKIT V1
// Uses Hardware Serial2: GPIO 16 (RX2) and GPIO 17 (TX2)

const int RX_PIN = 16;
const int TX_PIN = 17;

unsigned long lastSendTime = 0;
const unsigned long sendInterval = 2000; // Send a test string every 2 seconds
int messageCounter = 0;

void setup() {
  // USB Serial Monitor
  Serial.begin(115200);
  while (!Serial && millis() < 2000);

  // RS232 Port on Serial2 (9600 baud, 8N1)
  Serial2.begin(9600, SERIAL_8N1, RX_PIN, TX_PIN);

  Serial.println("--- MAX3232 RS232 Bridge Initialized ---");
  Serial.println("Tip: Short DB9 pins 2 & 3 for an automatic loopback test.");
}

void loop() {
  // Periodically send a message out via RS232
  if (millis() - lastSendTime >= sendInterval) {
    lastSendTime = millis();
    messageCounter++;

    String msg = "RS232 Test Message #" + String(messageCounter);
    Serial2.println(msg);
    Serial.print("[RS232 TX] ");
    Serial.println(msg);
  }

  // Print any incoming data from the RS232 interface
  if (Serial2.available()) {
    Serial.print("[RS232 RX] ");
    while (Serial2.available()) {
      char inChar = (char)Serial2.read();
      Serial.print(inChar);
    }
  }

  // Forward any user input from Serial Monitor to RS232
  if (Serial.available()) {
    char outChar = (char)Serial.read();
    Serial2.write(outChar);
  }
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

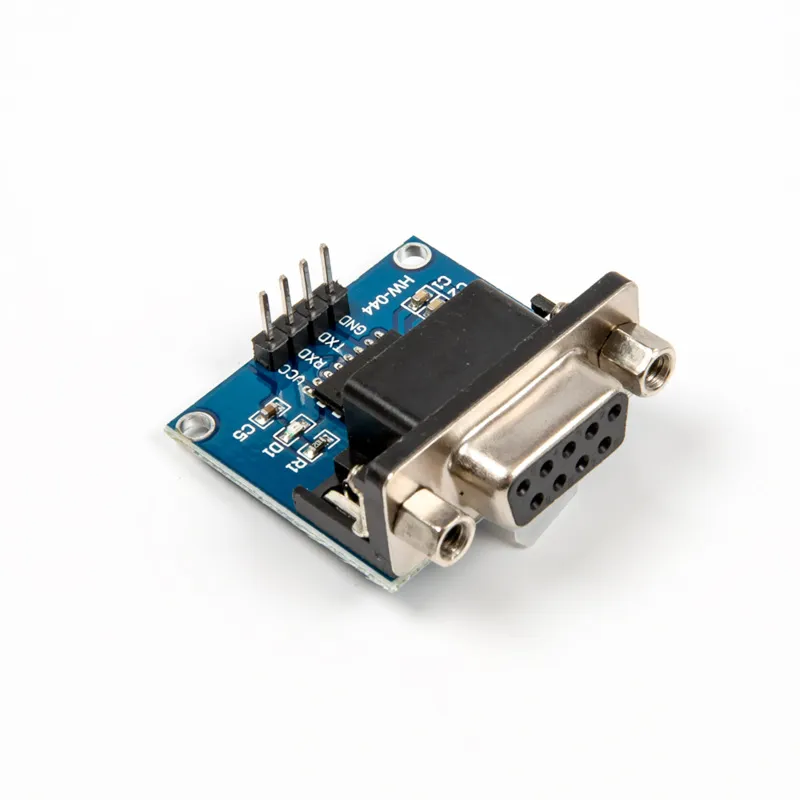

MAX3232 RS232 na TTL sériový modul

MAX3232 RS232 na TTL seriální port konvertor modul DB9 konektor

Hlavní parametry:

Řídicí čip: MAX3232
Pracovní napětí: 3.3V-5V DC
Pracovní proud: 6mA
Napájení: externí
Rozhraní: TXD, RXD, GND, VCC
Celkové rozměry: 33 mm x 32 mm x 16 mm

  • MAX3232 čip
  • 3,3-5V DC
  • Externě napájený
  • 33 x 32 x 16 mm

Proč si vybrat tento produkt?

  • Konektor DB9 – Pro připojení RS232 s DB9.
  • Napájení 3,3–5 V – Funguje na 3,3 V–5 V DC.
  • Externě napájený – Připojení k externímu napájení.
  • Čtyři rozhraní piny – TXD, RXD, GND a VCC.
Specifikace
Rozměry33 mm x 32 mm x 16 mm
PřipojeníKonektor DB9
ModelMAX3232
Napájení6mA
