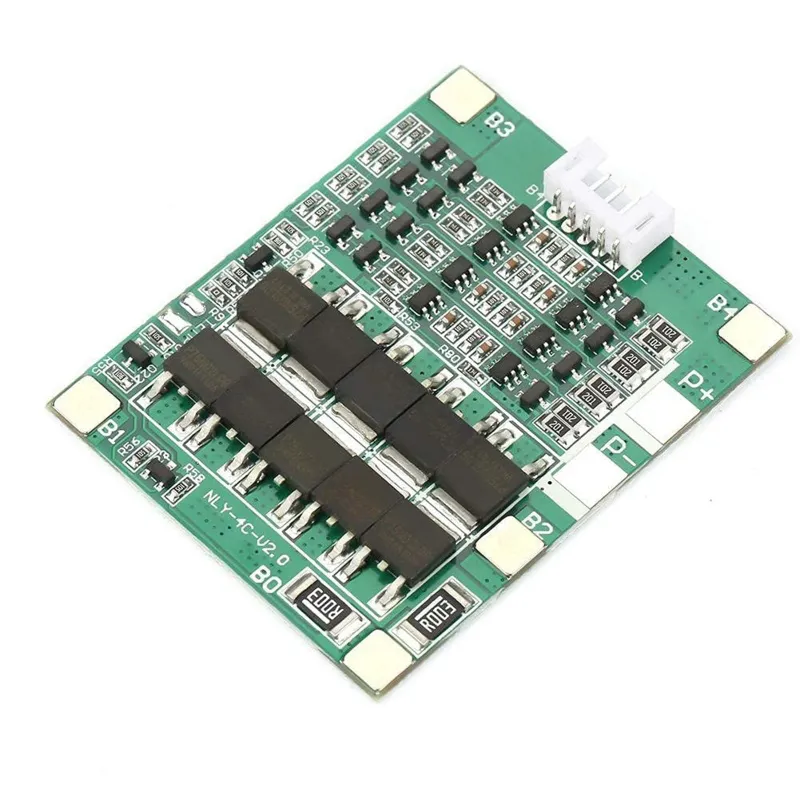

BMS pro 4 baterie 3,7 V s balancovací funkcí a ochranou proti zkratu, proudu a napětí.
SKU: OT3554 Číslo položky: NA541 EAN: 8720618690036 Umístění: D08.05
Alternativa
BMS 3S ochranný obvod s balancovací funkcí
€ 2,99
Zobrazit tuto alternativu
Tento BMS (Battery Management System) zajišťuje, že při nabíjení 4 baterií (například 18650) o 3.7V budou všechny baterie nabity na stejnou úroveň. Pokud je jedna ze 4 baterií o něco starší nebo se nabíjí o něco pomaleji, může potřebovat více času, aby dosáhla stejné úrovně. BMS to zajišťuje.
Kromě toho BMS chrání baterie proti zkratu, nadměrnému proudu nebo napětí atd.
Nabíjecí napětí: 16.8V
Maximální nabíjecí proud: 30A*
Maximální trvalý vybíjecí proud: 30A*
Ochrana proti zkratu: 75 ± 5A
Ochranné napětí proti přebití (na článek/baterii): 4.25 ± 0.05V
Ochranné napětí proti vybití (na článek/baterii): 2.55 ± 0.08V
Balancovací funkce: Ano
Rozměry: 56x45x8mm
*Pozor: Toto jsou maxima obvodu BMS. Připojené baterie nemusí tento proud zvládnout!
Popis pinů (viz obrázky pro schéma zapojení):
B-: Min článek/baterie 1
B1: Plus článek/baterie 1, min článek/baterie 2
B2: Plus článek/baterie 2, min článek/baterie 3
B3: Plus článek/baterie 3, min článek/baterie 4
B+: Plus výstup bateriového packu
P+: Min výstup bateriového packu
P-: Min výstup bateriového packu
Použijte připojení P+ a P- k nabíjení a vybíjení bateriového packu.
Pozor: Vlastní výroba bateriového packu vyžaduje znalosti a zkušenosti. Při nesprávném zapojení baterií nebo BMW mohou baterie vzplanout nebo dokonce explodovat.

| Rozměry | 56 x 45 x 8 mm |
|---|---|
| Napájení | 30A |
| Ochrana proti zkratu | 75 ± 5A |
| Napětí ochrany proti přebití | 4.25 ± 0.05V |
| Napětí ochrany proti vybití | 2.55 ± 0.08V |
