BMS pro 3S bateriový pack, pro bezpečné nabíjení a vybíjení 3 Li-ion/Li-Po článků.
SKU: OT3568 Číslo položky: NA539 EAN: 8720618489586 Umístění: H04.01
Alternativa
2S BMS nabíjecí a ochranná destička pro 2x 18650
€ 2,00
Zobrazit tuto alternativu
Battery Management System (BMS) pro 3S bateriový pack. S tímto obvodem bezpečně vytvoříte bateriový pack ze 3 sériově zapojených Li-ion/Li-Po baterií (článků). Obvod chrání bateriový pack proti zkratu, příliš vysokému napětí a příliš nízkému napětí. Kromě toho zajišťuje, že se baterie nabíjejí rovnoměrně (balanční funkce).
Specifikace:
Nabíjecí napětí: 12.6V
Maximální nabíjecí proud: 25A*
Maximální trvalý vybíjecí proud: 25A*
Ochrana proti zkratu: 45 ± 5A
Ochranné napětí proti přebití (na článek/baterii): 4.28 ± 0.05V
Ochranné napětí proti vybití (na článek/baterii): 2.55 ± 0.08V
Balanční funkce: Ano
Rozměry: 56x45x2.6mm
*Pozor: Toto jsou maxima obvodu BMS. Připojené baterie nemusí být schopny tento proud zvládnout!
Popis pinů (viz obrázky pro schéma zapojení):
B-: Min. článek/baterie 1
B1: Plus článek/baterie 1, min. článek/baterie 2
B2: Plus článek/baterie 2, min. článek/baterie 3
B+: Plus článek/baterie 3
P+: Plus výstup bateriového packu
P-: Min. výstup bateriového packu
Použijte připojení P+ a P- k nabíjení a vybíjení bateriového packu.
Pozor: Výroba Li-ion/Li-Po bateriového packu vyžaduje odborné znalosti. Pack vyrábějte pouze tehdy, pokud přesně víte, co děláte. Nesprávné zapojení baterií a obvodu BMS může způsobit, že baterie začnou hořet nebo dokonce explodují.
Rozměry
Délka: 6cm
Šířka: 4,1cm
Výška: 0,31cm

| Rozměry | 56x45x2.6mm |
|---|---|
| Šířka | 4,1cm |
| Délka | 6 cm |
| Výška | 0,31 cm |
| Nabíjecí napětí | 12.6V |
| Nabíjecí proud | 25A |
| Ochrana proti zkratu | 45 ± 5A |
| Napětí ochrany proti přebití | 4.28 ± 0.05V |
| Napětí ochrany proti vybití | 2.55 ± 0.08V |
| Maximální trvalý vybíjecí proud | 25A |
Funguje skvěle
vše v pořádku
Ještě nevím, musím to ještě nainstalovat. Ale "balanCeer" místo balanseer
Ještě nevyzkoušeno... ale podle kolegů to dělá přesně to, co se od toho chce.

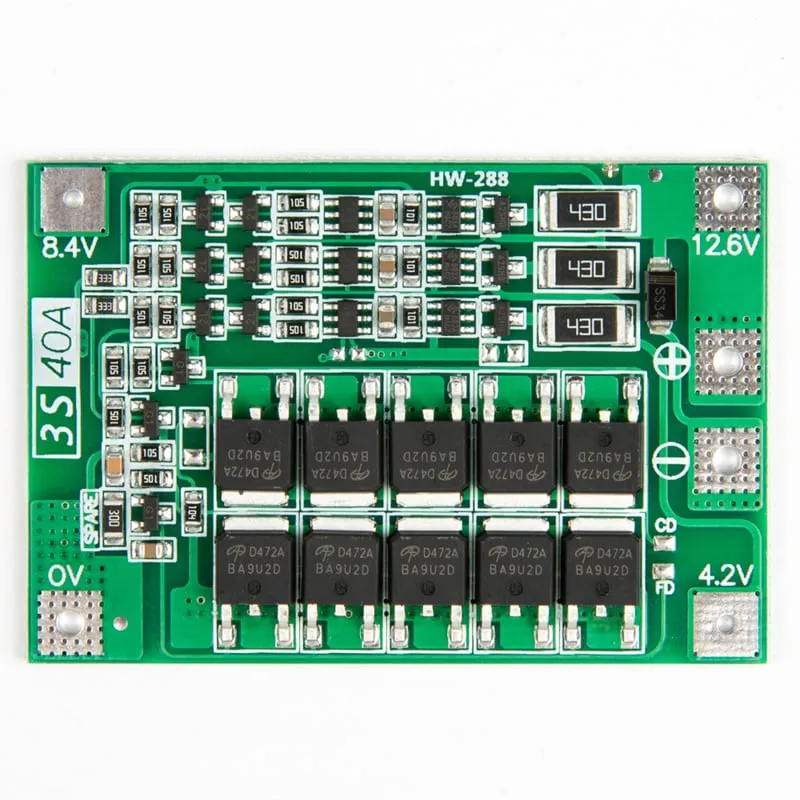

BMS 3S ochranný obvod s balancovací funkcí
