Schéma zapojení a ukázkový kód

Takto připojíš 3v1 senzor Teplota Vlhkost a Tlak | 3.3V | I2C a SPI | Bosch BME280 k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Ukázka senzoru BME280 pro teplotu, vlhkost a tlak

Tento projekt měří okolní teplotu, relativní vlhkost a atmosférický tlak pomocí 3.3V senzoru BME280 připojeného k Arduino Uno. 4kanálový obousměrný logic level shifter bezpečně převádí 5V signály I2C na 3.3V. Naměřené hodnoty ze senzoru se zobrazují v Serial Monitoru každé dvě sekundy.

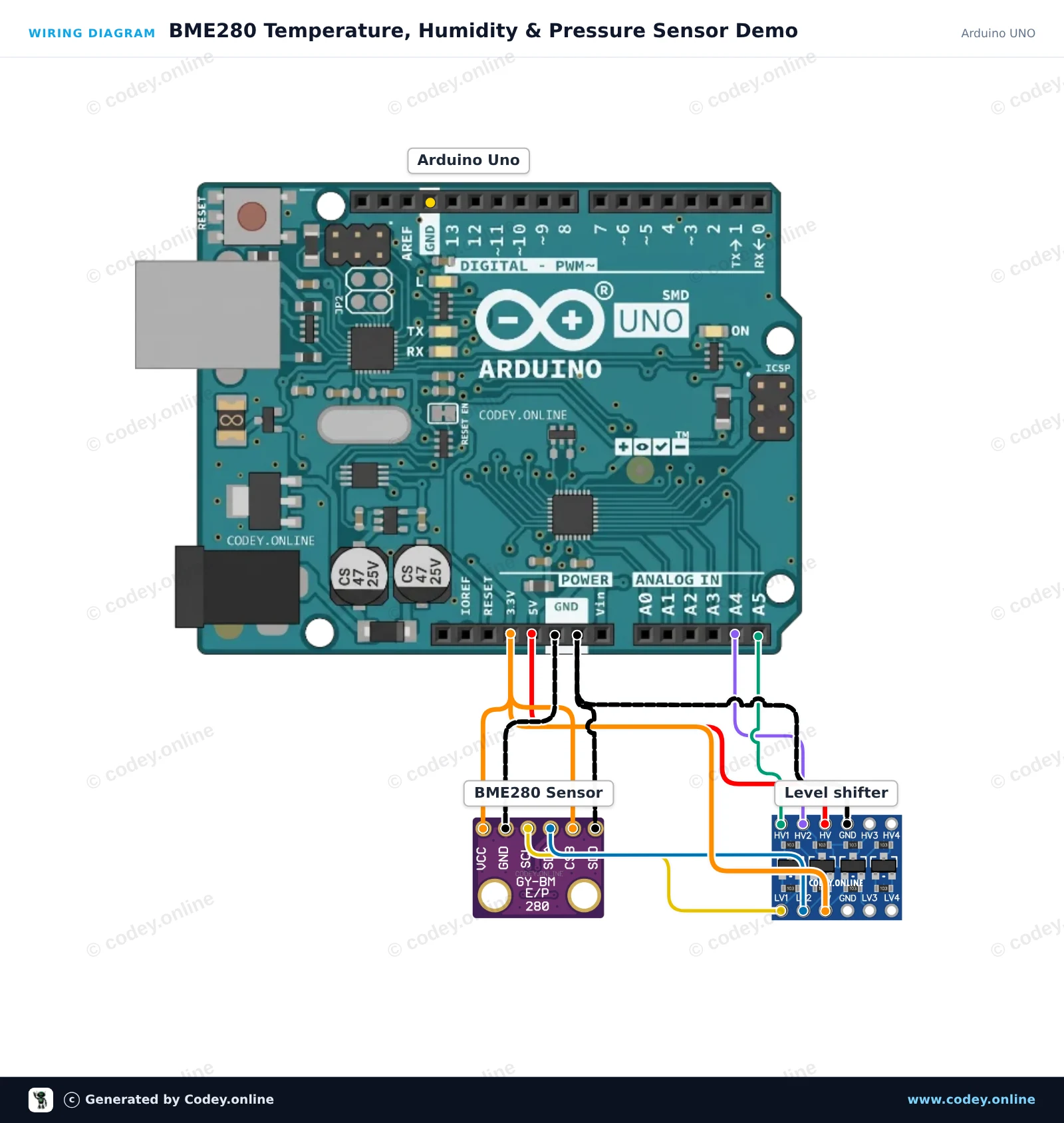

Schéma zapojení: 3v1 senzor Teplota Vlhkost a Tlak | 3.3V | I2C a SPI | Bosch BME280 na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

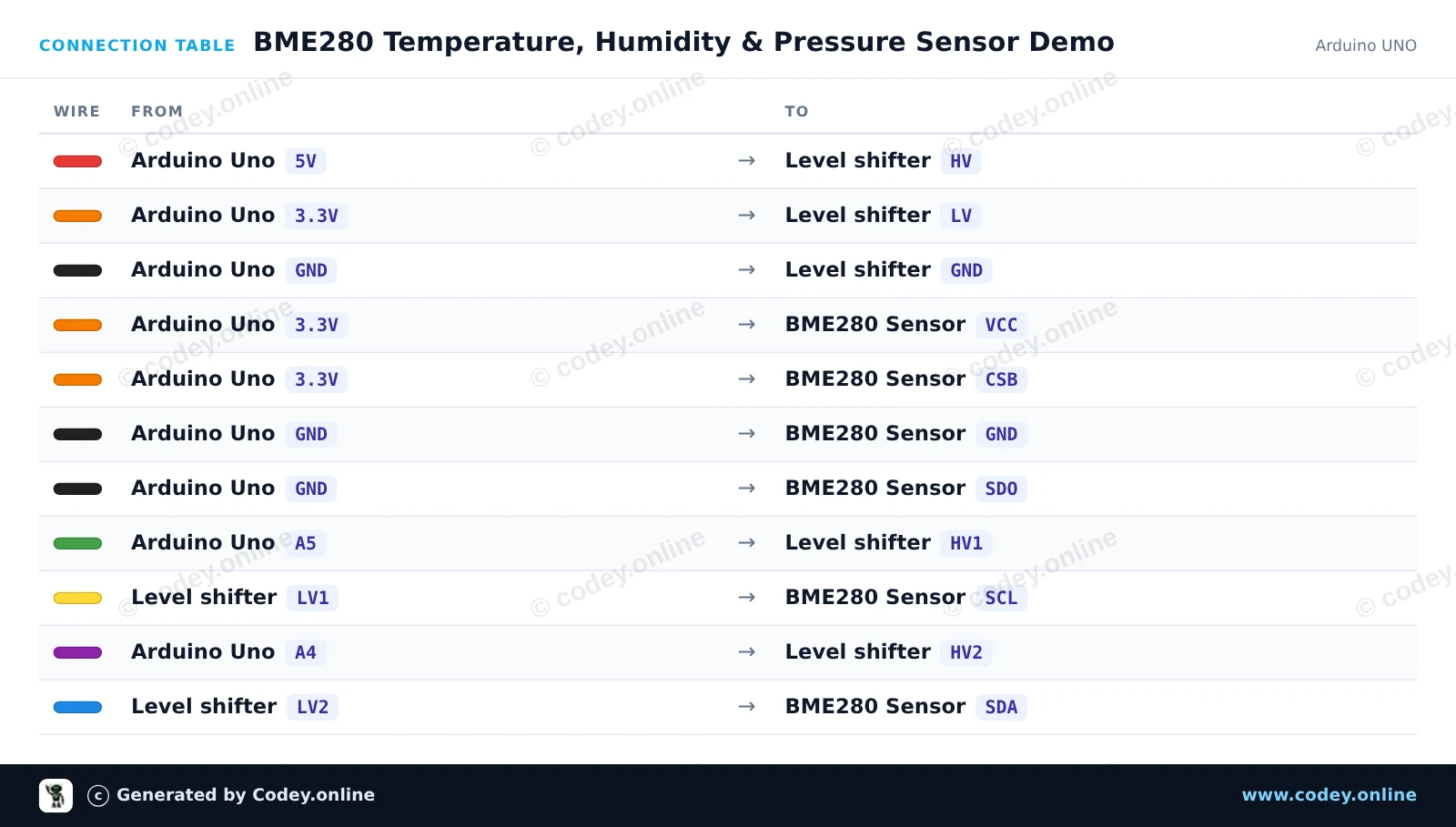

Tabulka zapojení: 3v1 senzor Teplota Vlhkost a Tlak | 3.3V | I2C a SPI | Bosch BME280 na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
BME280_Temperature_Humidity_Pressure_Sen.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : BME280 Temperature, Humidity & Pressure Sensor Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Bosch BME280 3.3v 3-in-1 sensor Temperature Humidity and Air Pressure
 *  Libraries : Adafruit BME280 Library 2.3.0, Adafruit Unified Sensor 1.1.15
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>

Adafruit_BME280 bme;

void setup() {
  Serial.begin(115200);
  while (!Serial) delay(10);

  Serial.println(F("Initializing BME280 sensor..."));

  // SDO tied to GND sets address to 0x76
  if (!bme.begin(0x76, &Wire)) {
    Serial.println(F("Could not find BME280 sensor. Check wiring!"));
    while (1) delay(100);
  }

  Serial.println(F("BME280 sensor ready!"));
}

void loop() {
  float temperature = bme.readTemperature();
  float humidity = bme.readHumidity();
  float pressure = bme.readPressure() / 100.0F; // Convert Pa to hPa

  Serial.print(F("Temperature: "));
  Serial.print(temperature, 1);
  Serial.print(F(" °C | Humidity: "));
  Serial.print(humidity, 1);
  Serial.print(F(" % | Pressure: "));
  Serial.print(pressure, 1);
  Serial.println(F(" hPa"));

  delay(2000);
}

Potřebné knihovny: Adafruit BME280 Library 2.3.0, Adafruit Unified Sensor 1.1.15

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Monitor meteorologického senzoru ESP32 BME280

Tento projekt čte okolní teplotu, relativní vlhkost a barometrický tlak ze senzoru Bosch BME280 pomocí rozhraní I2C. Připojte 3.3V senzor přímo k napájení ESP32 a k výchozím pinům I2C (GPIO 21 a 22). Otevřete Serial Monitor na 115200 baud a zobrazte si měření okolních podmínek v reálném čase, aktualizovaná každé dvě sekundy.

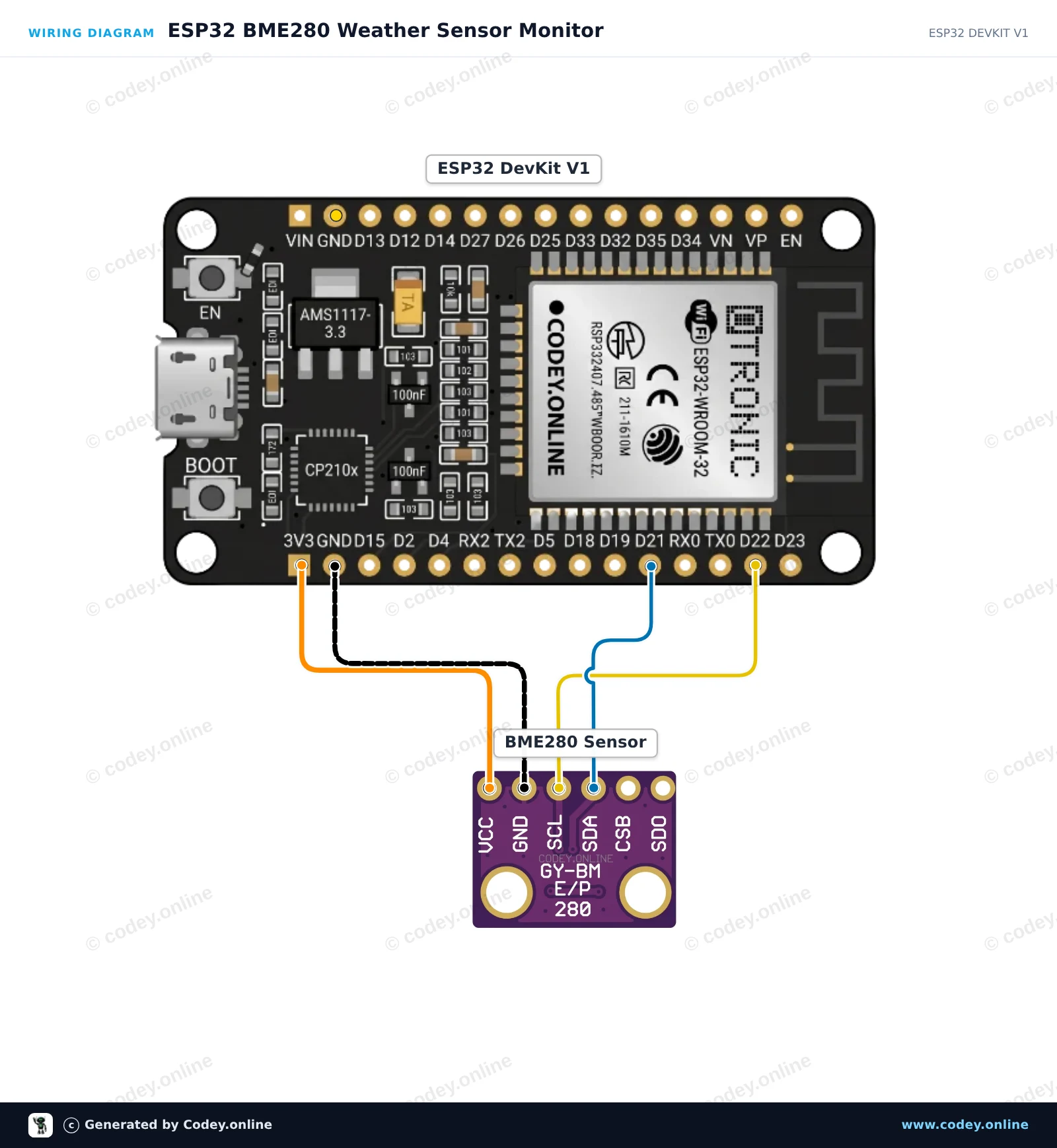

Schéma zapojení: 3v1 senzor Teplota Vlhkost a Tlak | 3.3V | I2C a SPI | Bosch BME280 na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

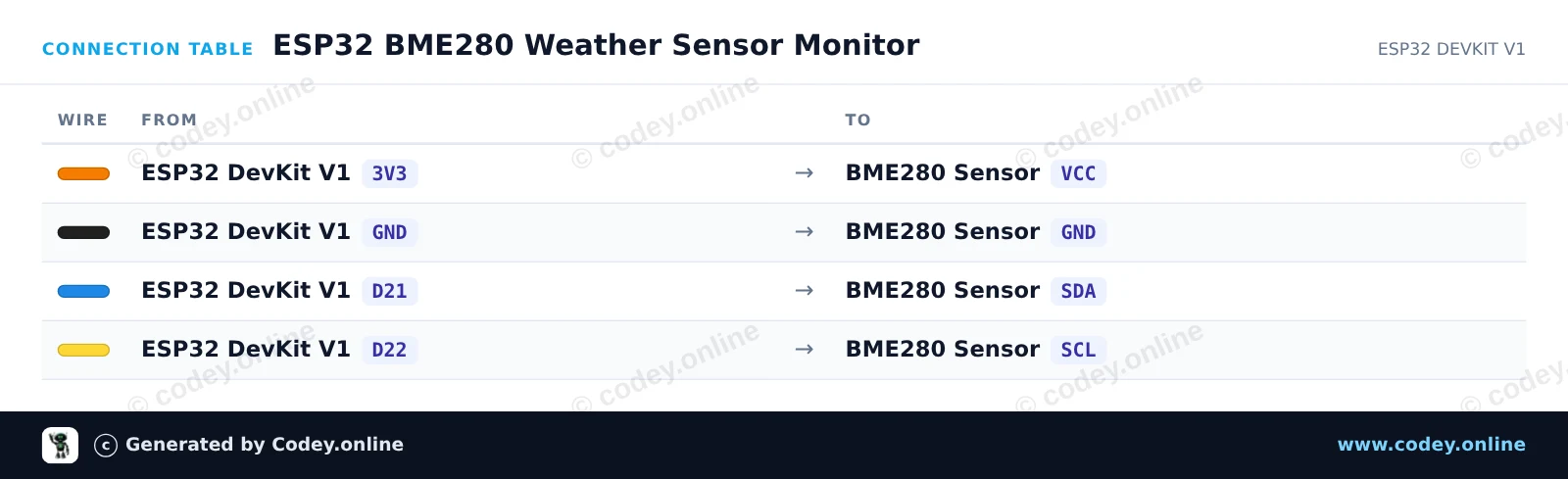

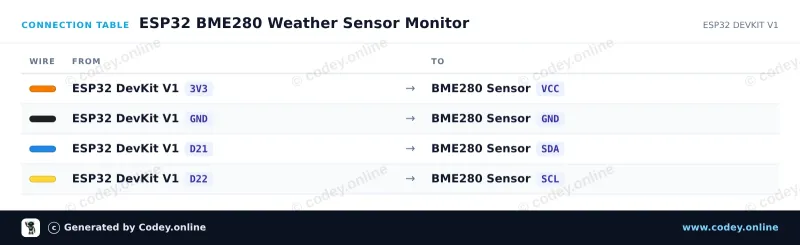

Tabulka zapojení: 3v1 senzor Teplota Vlhkost a Tlak | 3.3V | I2C a SPI | Bosch BME280 na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
ESP32_BME280_Weather_Sensor_Monitor.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 BME280 Weather Sensor Monitor
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Bosch BME280 3.3v 3-in-1 sensor Temperature Humidity and Air Pressure
 *  Libraries : Adafruit BME280 Library 2.3.0, Adafruit Unified Sensor 1.1.15
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>

Adafruit_BME280 bme;

void setup() {
  Serial.begin(115200);
  while (!Serial) delay(10);

  Serial.println("Initializing BME280 sensor...");

  // Default I2C address is usually 0x76 or 0x77
  if (!bme.begin(0x76) && !bme.begin(0x77)) {
    Serial.println("Could not find a valid BME280 sensor! Check wiring.");
    while (1) delay(100);
  }

  Serial.println("BME280 initialized successfully.");
}

void loop() {
  float temperature = bme.readTemperature();
  float humidity = bme.readHumidity();
  float pressure = bme.readPressure() / 100.0F; // Convert Pa to hPa

  Serial.print("Temperature: ");
  Serial.print(temperature);
  Serial.println(" °C");

  Serial.print("Humidity:    ");
  Serial.print(humidity);
  Serial.println(" %");

  Serial.print("Pressure:    ");
  Serial.print(pressure);
  Serial.println(" hPa");

  Serial.println("------------------------");
  delay(2000);
}

Potřebné knihovny: Adafruit BME280 Library 2.3.0, Adafruit Unified Sensor 1.1.15

Wiring diagram and example code generated by Codey.online — https://www.codey.online

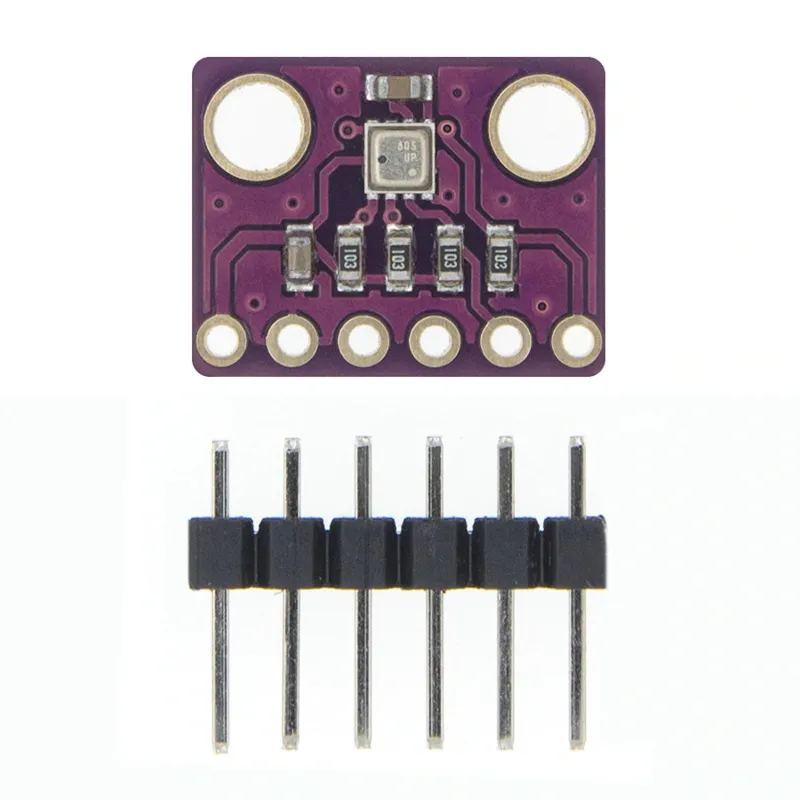

3v1 senzor Teplota Vlhkost a Tlak | 3.3V | I2C a SPI | Bosch BME280

POZOR verze 3.3V. Vhodné pro ESP8266, ESP32, Wemos D1 atd.

GY-BME280 je Breakout Board s Bosch Sensortec ME280 senzorem teploty, vlhkosti a tlaku vzduchu.
Deska má volitelnou I2C adresu (pájecí propojka GS2)
- I2C pull-up rezistory
- Včetně 7pinového headeru 2.54mm
- dvě montážní díry 3.5mm.

Vlastnosti BME280
- Značka senzoru: Bosch
- Rozměr senzoru 2.5mm x 2.5mm x 0.93mm kovové pouzdro LGA
- Digitální rozhraní I2C (až 3.4 MHz) a SPI (3 a 4 vodiče, až 10 MHz)
- Napájecí napětí: 3V až 3.6 V
- Spotřeba proudu 1.8 uA @ 1Hz vlhkost a teplota, 2.8 uA @ 1Hz tlak a teplota. 3.6 uA @ 1Hz vlhkost, tlak a teplota a 0.1 uA v režimu spánku
- Rozsah teplotního senzoru -40 / +85 C,
- Rozsah vlhkosti; 0 - 100% rel. vlhkost
- Rozsah tlaku vzduchu: 300- 1100 hPa
- Jak I2C, tak SPI

Rozměry
Length: 1,47cm
Width: 1,14cm
Height: 0,23cm

  • 3v1 senzor
  • verze 3.3V
  • I2C a SPI
  • 2 montážní otvory

Proč si vybrat tento produkt?

  • Měří tři hodnoty – Teplota, vlhkost vzduchu a tlak vzduchu v jednom senzoru.
  • Vhodné pro desky ESP – Pro ESP8266, ESP32 a Wemos D1.
  • I2C a SPI – Funguje s oběma digitálními rozhraními.
  • Volitelná adresa I2C – Adresa nastavitelná pomocí pájecí propojky GS2.
  • Včetně pull-up rezistorů – Vybaveno I2C pull-up rezistory.
Specifikace
Rozměry1,47cm x 1,14cm x 0,23cm
Rozteč pinů2,54 mm
RozhraníI2C
Vhodné proESP8266, ESP32, Wemos D1
Rozsah teplot-40 / +85 C
Napájecí napětí3V až 3.6 V
Montážní otvory3.5mm
Max. vlhkost vzduchu0 - 100% rel.
Formát senzoru2.5mm x 2.5mm x 0.93mm
Atmosférický tlak300- 1100 hPa

V balení

  • Breakout board s Bosch BME280
  • 7pinový header 2.54mm
