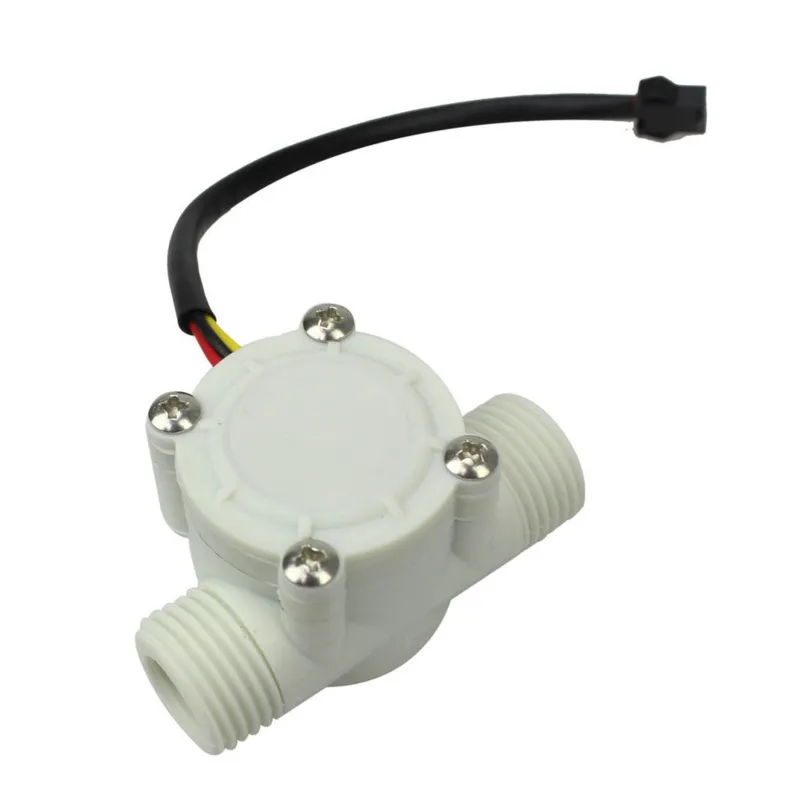

Senzor průtoku vody pro měření rychlosti proudění ve vodovodních potrubích a hadicích.
SKU: OT2104-D114 Číslo položky: NB030 EAN: 4013488820707 Umístění: F04.02
Alternativa
Horizontální spínač hladiny vody / senzor hladiny kapaliny
€ 2,45
Zobrazit tuto alternativu
Senzor průtoku vody pro měření rychlosti proudění vody nebo jiných kapalin. Tento senzor se připojuje mezi vodovodní potrubí nebo vodní hadici a využívá pinwheel senzor k měření, kolik kapaliny jím protéká. Pinwheel má připevněný malý magnet a na druhé straně plastové trubice je Hallův magnetický senzor, který dokáže měřit, kolik otáček pinwheel provedl skrz plastovou stěnu.
Senzor průtoku vody je dodáván se třemi vodiči: červený (5-18VDC), černý (zem) a žlutý (Hallův pulzní výstup). Počítáním pulzů z výstupu senzoru můžete sledovat průtok kapaliny: každý pulz je přibližně 2.25 mililitru. Upozorňujeme, že se nejedná o přesný senzor a pulz se může lišit v závislosti na rychlosti průtoku, tlaku kapaliny a zarovnání senzoru. Pokud je vyžadována přesnost vyšší než 10%, je nutná pečlivá kalibrace.
Specifikace senzoru průtoku vody:
Rozměry
Délka: 6,2cm
Šířka: 3,5cm
Výška: 3,6cm
| Šířka | 3,5 cm |
|---|---|
| Barva | bílá |
| Délka | 6,2 cm |
| Typ | YF-S201 |
| Výška | 3,6 cm |
| Rozsah vlhkosti | 35%-80% RH |
| Pracuje na | 5 až 18VDC |
| Maximální odběr proudu | 15mA @ 5V |
| Průtok | 1 až 30 Liters/Minuut |
| Teplotní rozsah | -25 to 80°C |
| Maximální tlak vody | 1.75Mpa |
| Průměr potrubí / připojení | 1/2″ / 20mm |
| Každý puls | 2,25 ml |
