Schéma zapojení a ukázkový kód

Takto připojíš RFID-RC522 NFC Kit MFRC522 S50 Mifare incl. RFID Fudan Card en Key Tag k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

RC522 RFID čtečka karet – skener UID

Tento projekt čte jedinečný identifikátor (UID) a typ karty z 13.56 MHz RFID karet nebo přívěsků pomocí modulu RC522. Externí 4kanálový převodník úrovní logických signálů bezpečně převádí 5V SPI a řídicí signály Arduino Uno na 3.3V. Otevřete Serial Monitor na 115200 baud a přiložte kartu ke čtečce, abyste zobrazili její UID.

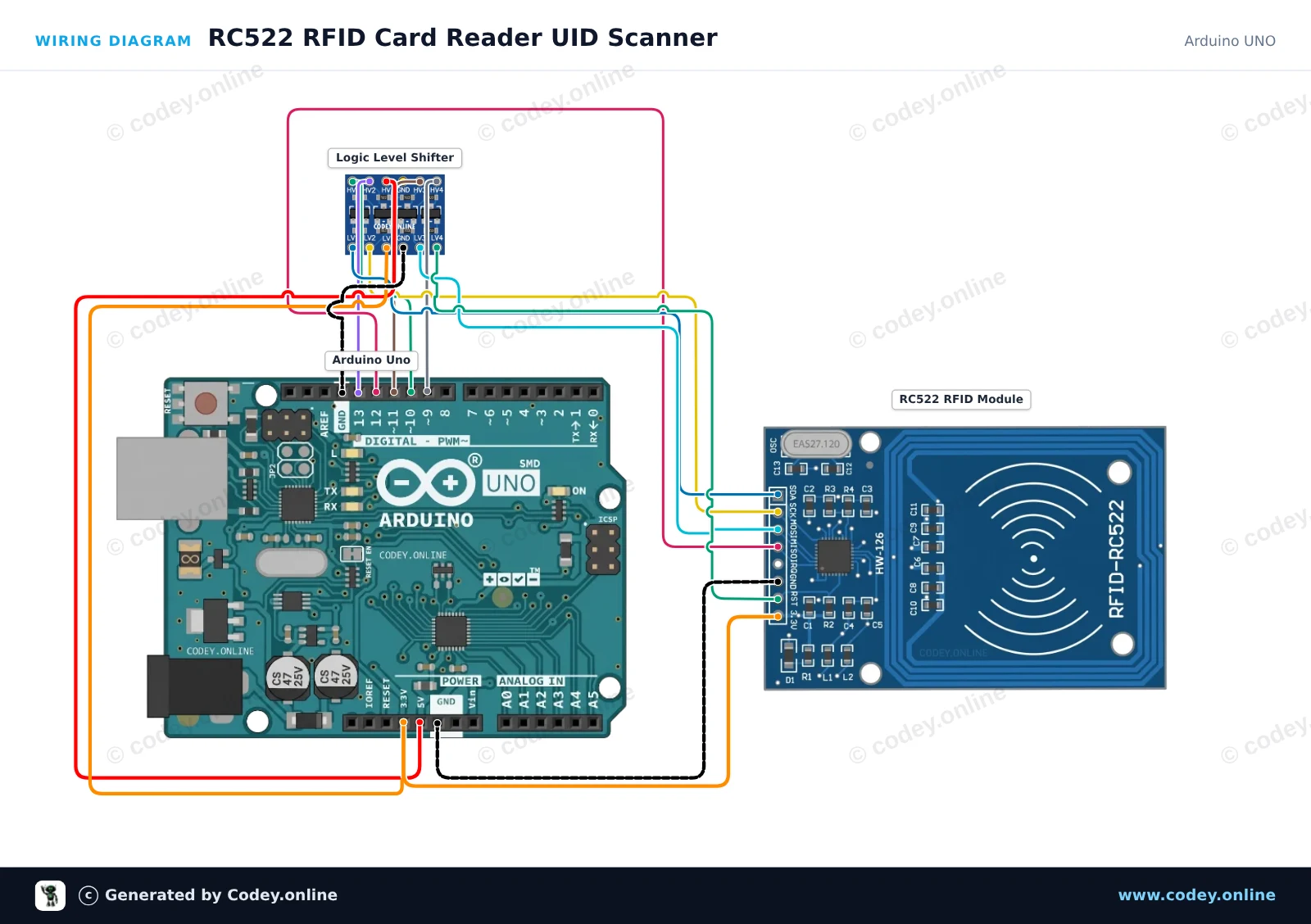

Schéma zapojení: RFID-RC522 NFC Kit MFRC522 S50 Mifare incl. RFID Fudan Card en Key Tag na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

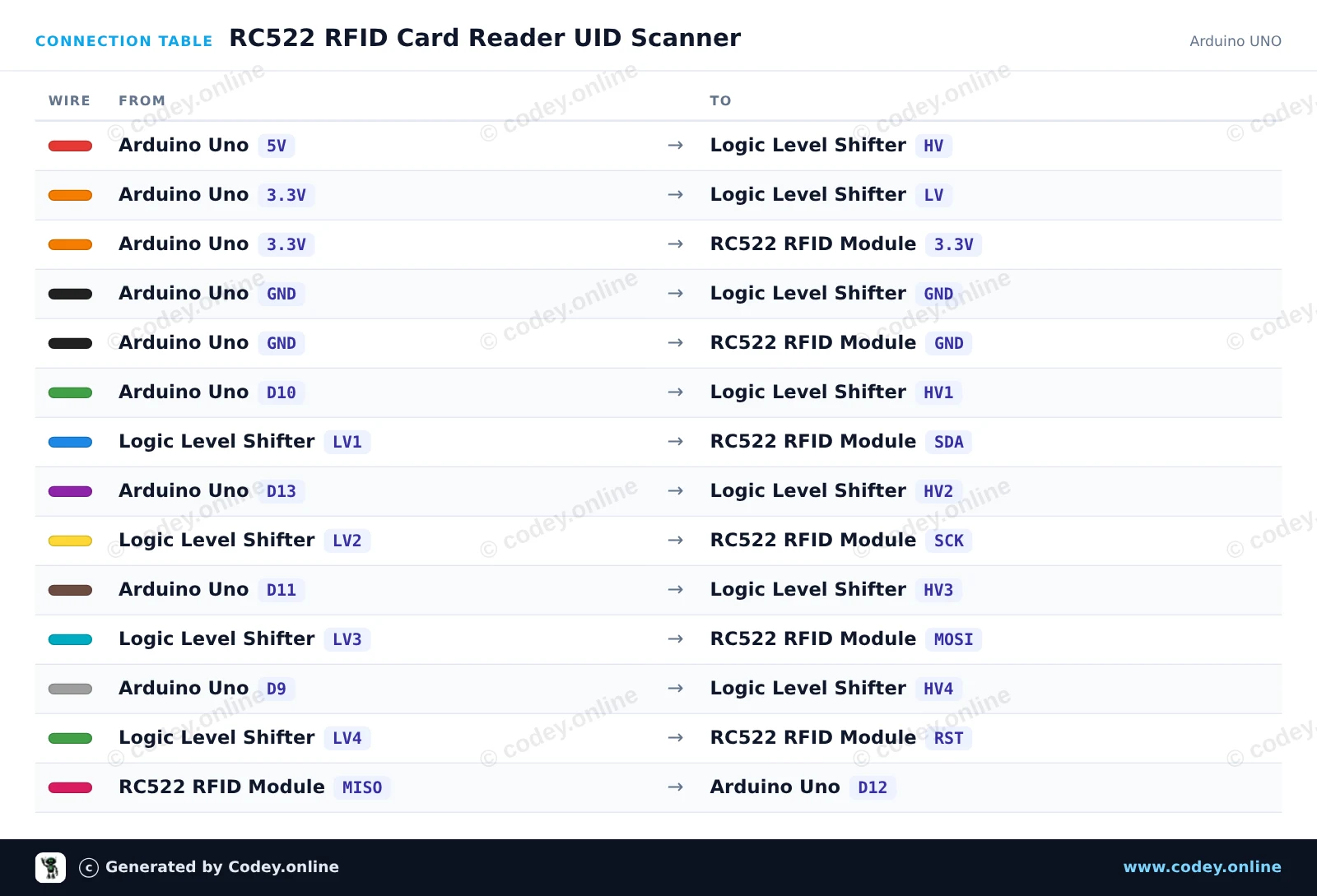

Tabulka zapojení: RFID-RC522 NFC Kit MFRC522 S50 Mifare incl. RFID Fudan Card en Key Tag na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
RC522_RFID_Card_Reader_UID_Scanner.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : RC522 RFID Card Reader UID Scanner
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : RFID RC522 Module 13.56MHz
 *  Libraries : MFRC522 1.4.12
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <SPI.h>
#include <MFRC522.h>

#define SS_PIN 10
#define RST_PIN 9

MFRC522 rfid(SS_PIN, RST_PIN);

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    ; // Wait for serial port
  }

  SPI.begin();
  rfid.PCD_Init();

  Serial.println(F("RC522 RFID Reader Ready."));
  Serial.println(F("Place an RFID card/tag near the antenna..."));
}

void loop() {
  // Look for new RFID cards
  if (!rfid.PICC_IsNewCardPresent() || !rfid.PICC_ReadCardSerial()) {
    return;
  }

  Serial.print(F("Card UID: "));
  for (byte i = 0; i < rfid.uid.size; i++) {
    if (rfid.uid.uidByte[i] < 0x10) {
      Serial.print(F("0"));
    }
    Serial.print(rfid.uid.uidByte[i], HEX);
    if (i < rfid.uid.size - 1) {
      Serial.print(F(" "));
    }
  }
  Serial.println();

  // Print card type
  MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak);
  Serial.print(F("Card Type: "));
  Serial.println(rfid.PICC_GetTypeName(piccType));
  Serial.println();

  // Stop reading current card
  rfid.PICC_HaltA();
  rfid.PCD_StopCrypto1();
}

Potřebné knihovny: MFRC522 1.4.12

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Čtečka UID RFID karet RC522 s ESP32

Tento projekt čte RFID tagy a chytré karty pomocí RFID modulu RC522 13.56 MHz přes SPI. Když se karta nebo klíčenka přiblíží ke čtečce, vypíše se její Unique Identifier (UID) a typ karty v Serial Monitoru.

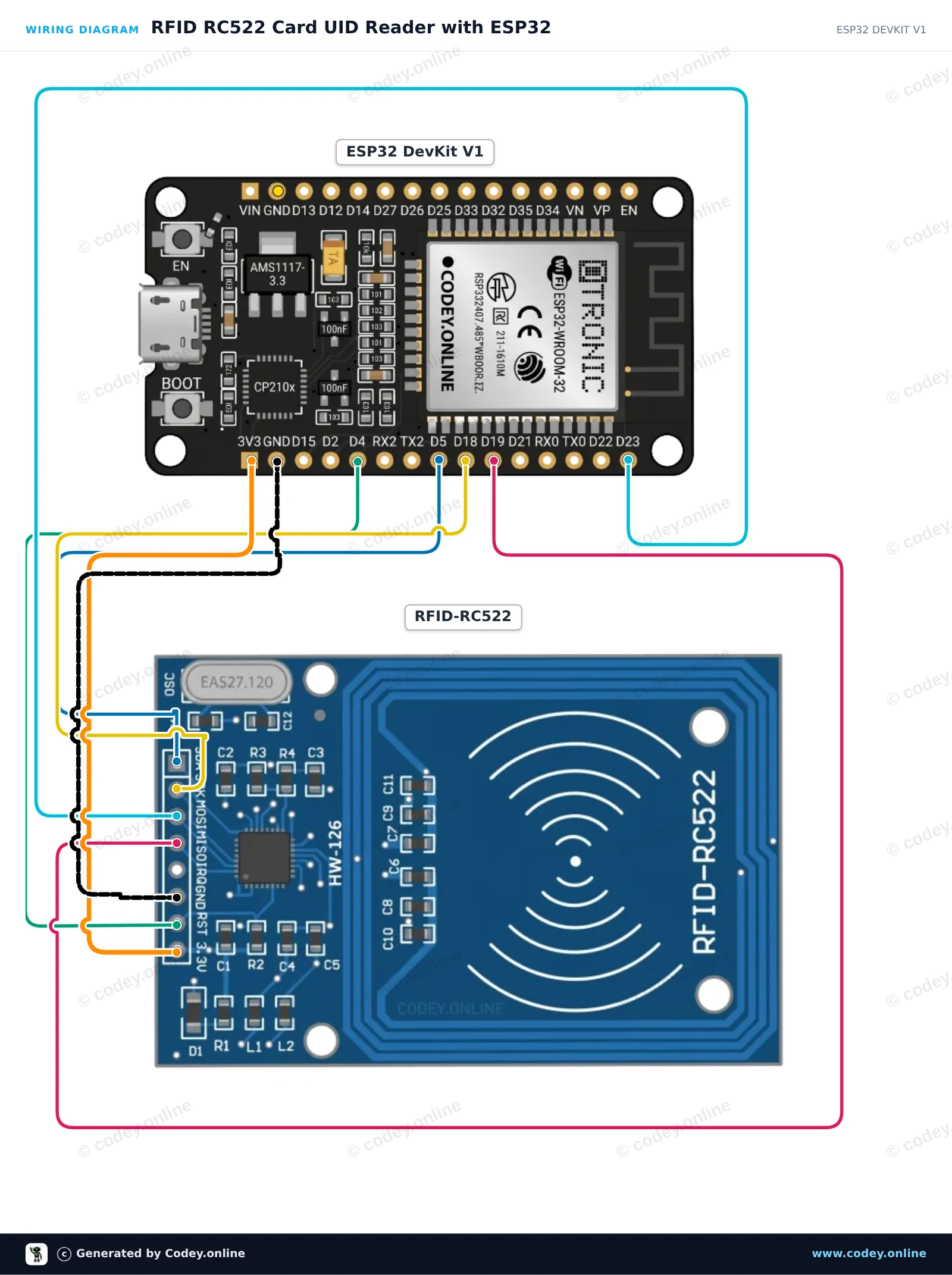

Schéma zapojení: RFID-RC522 NFC Kit MFRC522 S50 Mifare incl. RFID Fudan Card en Key Tag na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

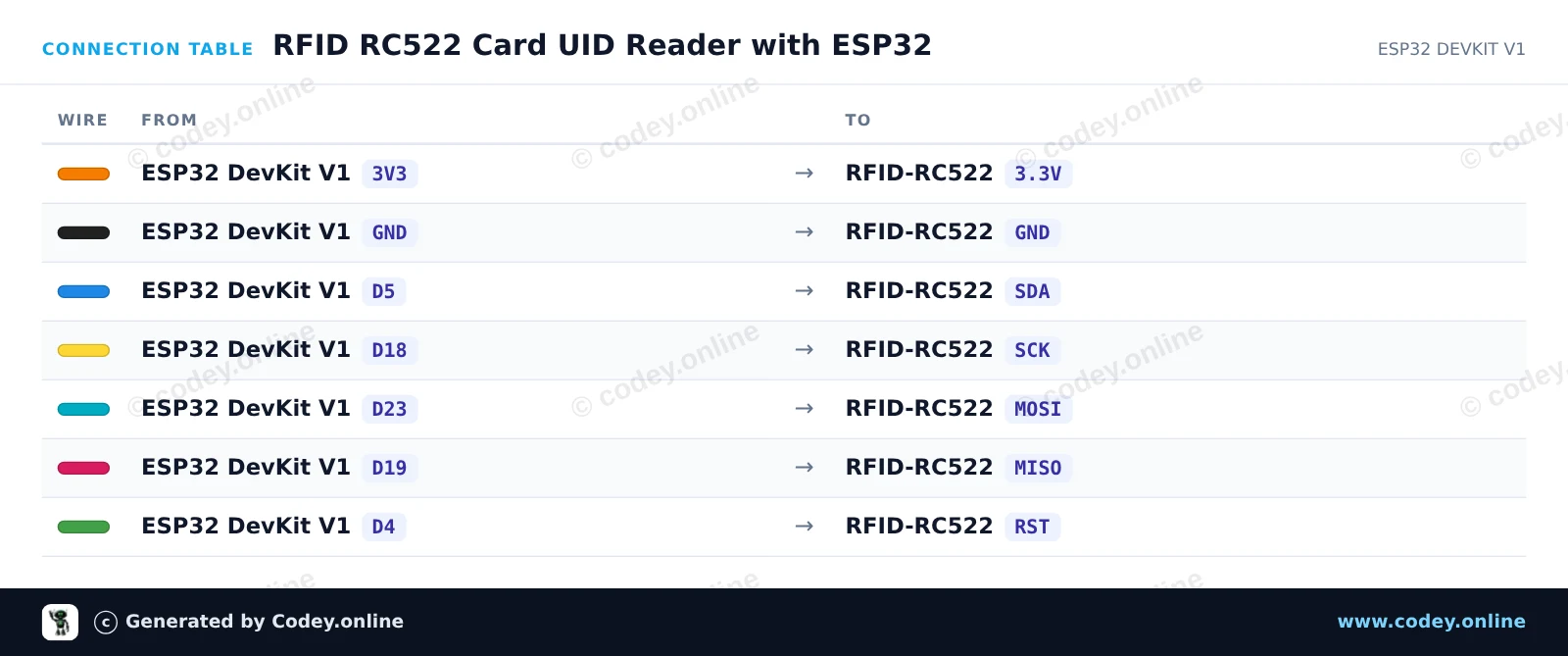

Tabulka zapojení: RFID-RC522 NFC Kit MFRC522 S50 Mifare incl. RFID Fudan Card en Key Tag na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
RFID_RC522_Card_UID_Reader_with_ESP32.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : RFID RC522 Card UID Reader with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : RFID RC522 Module 13.56MHz
 *  Libraries : MFRC522 1.4.12
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <SPI.h>
#include <MFRC522.h>

#define SS_PIN  5
#define RST_PIN 4

MFRC522 rfid(SS_PIN, RST_PIN);

void setup() {
  Serial.begin(115200);
  while (!Serial);

  SPI.begin();     // Initialize SPI bus
  rfid.PCD_Init(); // Initialize MFRC522 reader

  Serial.println("--- RFID RC522 Initialized ---");
  Serial.println("Hold an RFID card or key fob near the reader...");
}

void loop() {
  // Look for new RFID cards
  if (!rfid.PICC_IsNewCardPresent()) {
    return;
  }

  // Select one of the cards
  if (!rfid.PICC_ReadCardSerial()) {
    return;
  }

  // Print Card UID
  Serial.print("Card UID: ");
  for (byte i = 0; i < rfid.uid.size; i++) {
    if (rfid.uid.uidByte[i] < 0x10) {
      Serial.print(" 0");
    } else {
      Serial.print(" ");
    }
    Serial.print(rfid.uid.uidByte[i], HEX);
  }
  Serial.println();

  // Print PICC type
  MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak);
  Serial.print("Card Type: ");
  Serial.println(rfid.PICC_GetTypeName(piccType));

  // Halt PICC and stop encryption
  rfid.PICC_HaltA();
  rfid.PCD_StopCrypto1();

  delay(1000);
}

Potřebné knihovny: MFRC522 1.4.12

Wiring diagram and example code generated by Codey.online — https://www.codey.online

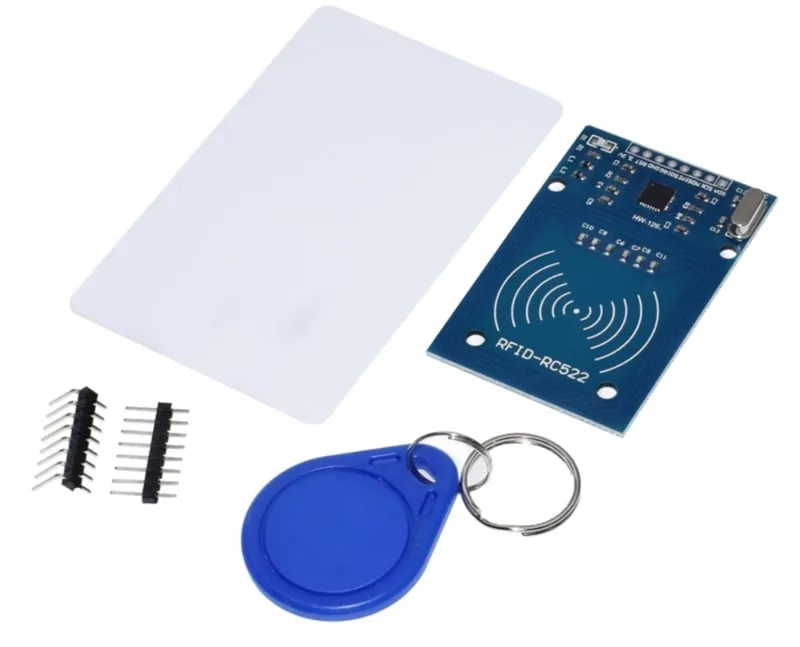

RFID-RC522 NFC Kit MFRC522 S50 Mifare incl. RFID Fudan Card en Key Tag

Otevřít dveře pomocí key tagu nebo key karty? S touto RFID (NFC) sadou si to můžete vyrobit sami.

Včetně S50 Key tagu, S50 Key Card, běžných headerů a 90stupňových headerů.

podívejte se zde na Schéma zapojení a ukázkový kód >>>

Pracovní frekvence: 13.56 MHz
Podporované karty*: Mifare1 S50, Mifare1 S70, Mifare UltraLight, Mifare Pro, Mifare Desfire
Rozměry: 40mm x 60mm
Napětí: 3.3V DC
Jmenovitý proud: 13-26mA / DC 3.3V
Proud v nečinnosti: 10-13mA / DC 3.3V
Spotřeba v režimu spánku: <80uA
Špičkový proud: <30mA

Hledané výrazy: rfid, rfid kit, rfid-kit, rfid set, nfc set, nfc kit



Rozměry
Délka: 6cm
Šířka: 4cm
Výška: 0,2cm

  • RFID/NFC sada
  • 3.3V DC
  • 40 x 60 mm
  • 13-26 mA
Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • S klíčovým štítkem – Včetně S50 Key tagu.
  • S klíčovou kartou – Včetně S50 Key Card.
  • Včetně headerů – Součástí jsou běžné i 90stupňové headery.
  • K vlastní výrobě – Vhodné pro vlastní sestavení RFID řešení.
Specifikace
Rozměry40 mm x 60 mm
Šířka4cm
Délka6 cm
Výška0,2 cm
Jmenovitý proud13-26 mA
Pracovní frekvence13.56 MHz
Podporované kartyMifare1 S50, Mifare1 S70, Mifare UltraLight, Mifare Pro, Mifare Desfire
Klidový proud10-13 mA

V balení

  • RFID (NFC) sada
  • S50 klíčenka
  • S50 karta
  • běžné piny
  • piny 90 stupňů
