Pájecí stavebnice vánočního stromku (OT2647 SH-serie) – návod

Zobrazit produkt Stáhnout PDF

Tato návod ukazuje, jak sestavit pájecí stavebnici vánočního stromku série OT2647 SH, malý vánoční stromek s blikajícími červenými, zelenými a žlutými LED. Potřebujete: páječku, pájecí cín a štípací kleštičky.

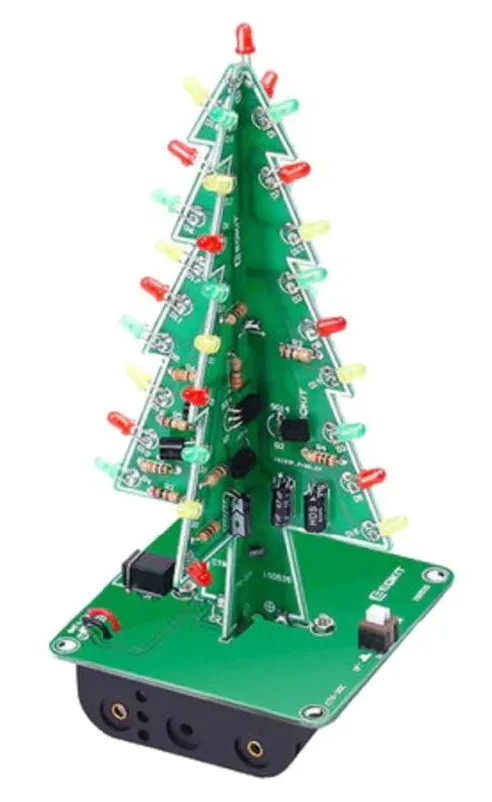

Obrázek plně připájeného plošného spoje vánočního stromku s červenými, žlutými a zelenými LED — Sestavená pájecí stavebnice vánočního stromku

Seznam součástek

Součástka	Umístění	Kód desky plošných spojů	Množství
Rezistor 100 Ω	R2/R4/R6/R7	SH-A	4
Rezistor 4.7K Ω	R1/R3/R5	SH-A	3
Kondenzátor 47 µF	C1/C2/C3	SH-A	3
LED 3mm červená	D1 t/m D6 + D19	SH-A	7
LED 3mm žlutá	D7 t/m D12	SH-A	6
LED 3mm zelená	D13 t/m D18	SH-A	6
Tranzistor 9014	Q1 t/m Q3	SH-A	3
Rezistor 100 Ω	R2/R4/R6	SH-B	1
Rezistor 4.7K Ω	R1/R3/R5	SH-B	1
Kondenzátor 47 µF	C1/C2/C3	SH-B	3
LED 3mm červená	D7 t/m D12	SH-B	6
LED 3mm žlutá	D13 t/m D18	SH-B	6
LED 3mm zelená	D1 t/m D6	SH-B	6
Tranzistor 9014	Q1 t/m Q3	SH-B	3
Spínač 5.8mm	S1	SH-C	1
DC konektor 3.5mm	J1	SH-C	1
Bateriový držák 3xAA	BAT4.5V	SH-C	1

Obsah balení

1x Deska plošných spojů SH-A
1x Deska plošných spojů SH-B
1x Deska plošných spojů SH-C
7x Rezistor 100 Ω
6x Rezistor 4.7K Ω
6x NPN tranzistor S9014
6x Kondenzátor 47µF 16V
13x LED 3mm červená
12x LED 3mm zelená
12x LED 3mm žlutá
1x Kabel USB na DC 3.5mm
1x DC konektor J1 3.5mm
1x Spínač S1 5.8mm
1x Bateriový držák pro 3x AA baterie
1x Návod v nizozemštině Otronic

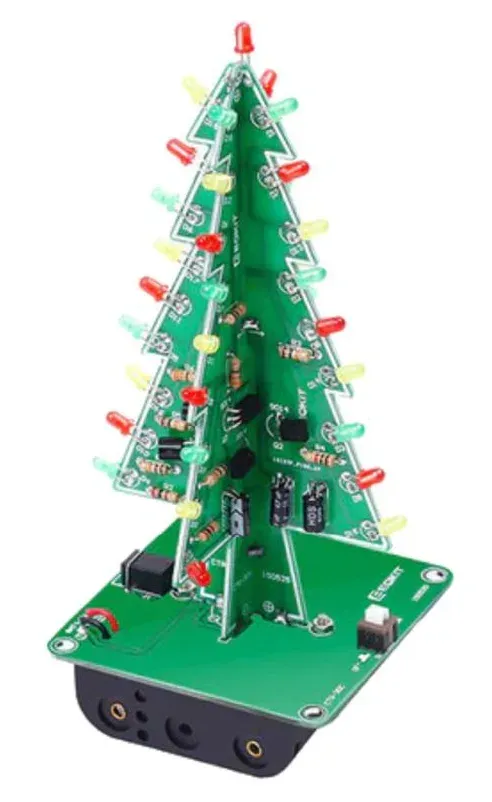

Obrázek sestaveného plošného spoje vánočního stromku — Pájecí stavebnice vánočního stromku připravená k montáži

Rezistory

Schematický nákres rezistoru 100 Ohm — Rezistor 100 Ohm

Schematický nákres rezistoru 4,7K Ohm — Rezistor 4,7K Ohm

Jednotlivé desky plošných spojů mají unikátní kód. V přehledu na zadní straně tohoto návodu je u každé desky uvedeno, které součástky máte připájet. Například: R6 na desce CTR-30A je jiný rezistor než R6 na desce CTR-30B. LED jsou v tomto návodu rozděleny určitým způsobem, ale v případě potřeby je můžete uspořádat i v jiném pořadí.

Montážní pokyny

Začněte připájením rezistorů. Rezistory nejsou polarizované, což znamená, že je můžete vložit oběma směry a nemají + ani –.
Připájejte tranzistory a dbejte na to, aby plochá a oblá strana odpovídaly obrázku na desce plošných spojů.
Připájejte kondenzátory a pečlivě sledujte + a -. Na kondenzátoru je vyznačen bílý pruh s mínusem uvnitř. Poznáte to také podle délky vývodů. Dlouhý vývod je + a krátký vývod je -. Na PCB jsou šikmé bílé proužky stranou -.

Detail kondenzátoru s dlouhým vývodem (+) a krátkým vývodem (-) — Kondenzátor s označenými vývody + a -

LED připájejte podle schématu výše. Na PCB je jedno kulaté a jedno čtvercové očko. Kulaté je – a čtvercové je +. U LED je delší vývod + a kratší vývod -. Zápornou stranu lze také poznat podle ploché hrany na samotné LED.

Detail červené LED s dlouhým vývodem (+) a krátkým vývodem (-) — LED s označenými vývody + a -

Jakmile jsou všechny součástky připájeny, lze desky plošných spojů CTR-30A a CTR-30B zasunout do sebe. Poté připájejte výztužné body k sobě, aby vznikl pevný celek.
Nyní umístěte vánoční stromek na spodní desku CTR-30C a pečlivě sledujte + a -. Poté stromek připájejte. MERRY CHRISTMAS!
