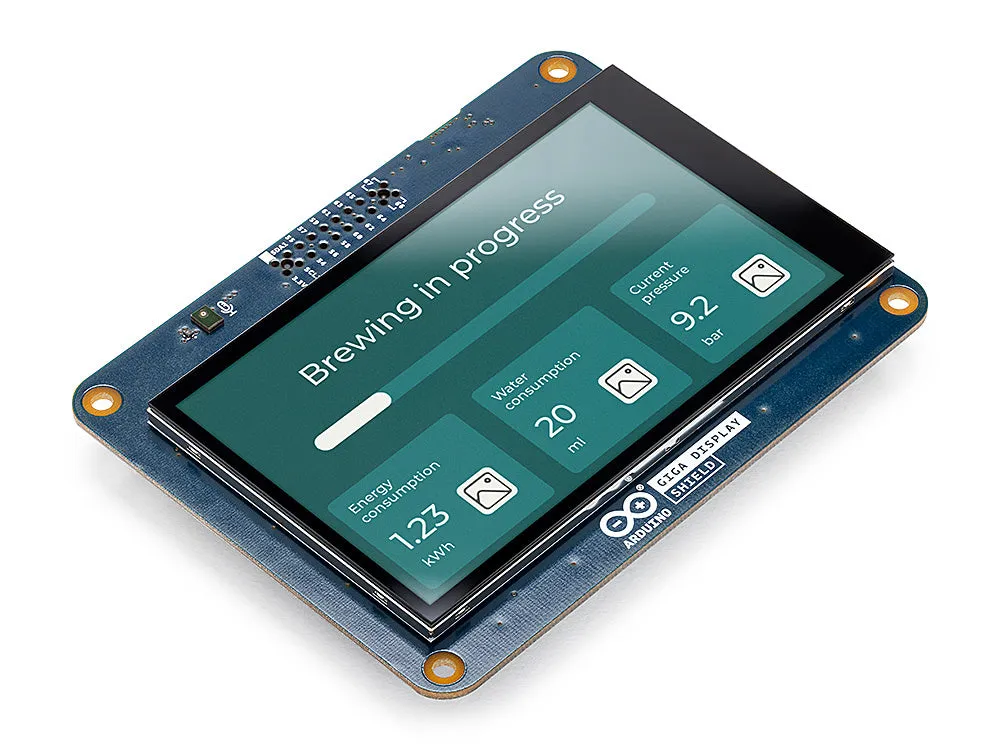

Arduino® GIGA Display Shield

Představujeme GIGA Display Shield: řešení s dotykovou obrazovkou, které je speciálně navrženo pro bezproblémovou integraci grafických rozhraní do vašich projektů. Díky novému pinheader konektoru, umístěnému uprostřed na GIGA R1 WiFi, nabízí tento shield bezproblémovou integraci a vylepšené funkce.

GIGA Display Shield vám umožňuje využívat různé funkce, včetně digitálního mikrofonu, 6osé IMU a konektoru Arducam. Tyto přidané možnosti vám umožňují optimálně využít zbývajících 54 dostupných pinů, což je mimořádně užitečné pro vytváření handheld zařízení nebo dashboardů pro správu vašeho projektu.

Zažijte pohodlí při vytváření intuitivních rozhraní s uživatelsky přívětivým uspořádáním a rozsáhlými možnostmi GIGA Display Shield. Zlepšete funkčnost i uživatelský zážitek vašeho projektu s tímto pokročilým řešením.

Technické specifikace:

• Název desky: Arduino® GIGA Display Shield
• SKU: ASX00039
• Konektory:
  • Kamera: SOCKET 2ROW 20POS VERTICAL PASS THROUGH (kompatibilní s Arducam)
• Displej:
  • Videokodek: F32Q-1A7H1-11020
  • Dotyková obrazovka: F32Q-1A7H1-11008
  • Typ: KD040WVFID026-01-C025A
  • Velikost: 3,97 inch
  • Rozlišení: 480x800 RGB
  • Barvy: 16,7 milionu
  • Režim dotyku: Pětibodový dotyk a gesta
• Rozhraní: I2C
• Senzory:
  • IMU: BMI270
• Mikrofon: MP34DT06JTR

Často kladené otázky

Podporuje displej multitouch? Ano, displej podporuje až pět současných dotyků.

Jak připojím GIGA Display Shield ke GIGA R1 WiFi? GIGA Display Shield se připojuje přes středové headery (J5 a J6) na GIGA R1 WiFi. Připevněte shield ze spodní strany, aby horní strana GIGA R1 WiFi zůstala volná pro další shiely.

Zůstane mi přístup ke všem pinům, když je displej připojen? Ano, i s připojeným displejem máte přístup ke všem 54 pinům na horní straně desky.

Je pro shield potřeba externí napájení? Ne, GIGA Display Shield nepotřebuje externí napájení; je napájen přímo přes připojení.

Které kamery jsou se shieldem kompatibilní? GIGA Display Shield je plně kompatibilní s 20pinovými DVP kamerami od Arducam, jako je OV7675. Pro více informací navštivte katalog kompatibilních kamer Arducam.

V jakém směru je orientován konektor kamery? Pinout konektoru kamery je nakonfigurován tak, aby kompatibilní modely Arducam směřovaly stejným směrem jako obrazovka, což odpovídá selfie režimu pro bezproblémový a uživatelsky přívětivý zážitek.
