Schéma zapojení a ukázkový kód

Takto připojíš 4x4 maticová klávesnice černá k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Čtečka vstupů pro 4x4 maticovou klávesnici

Tento projekt ukazuje, jak číst vstupy z 4x4 maticové klávesnice pomocí Arduino Uno. Když je stisknuto jakékoli tlačítko na klávesnici, příslušný znak se přímo vypíše do Serial Monitoru při 115200 baud.

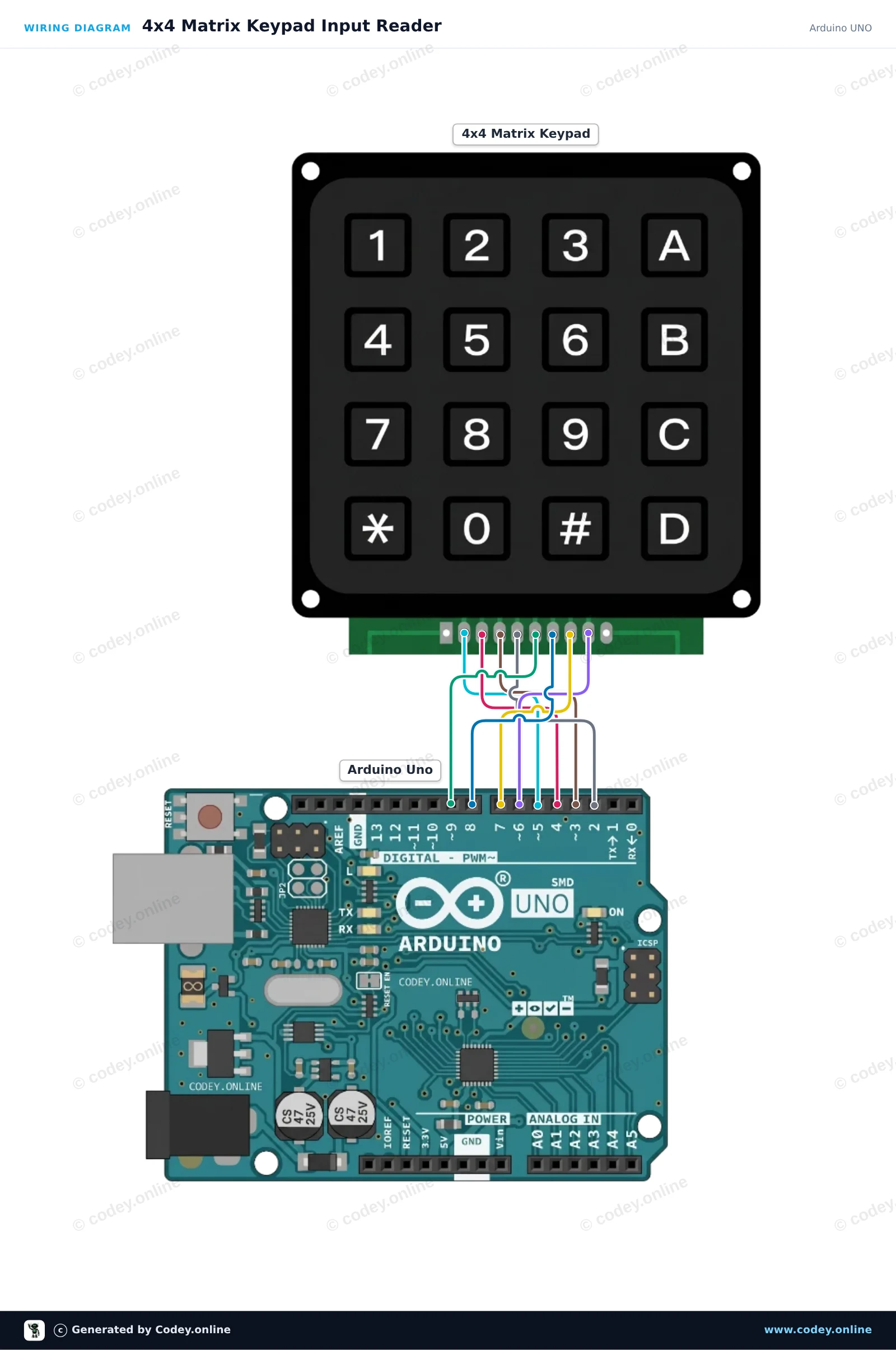

Schéma zapojení: 4x4 maticová klávesnice černá na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

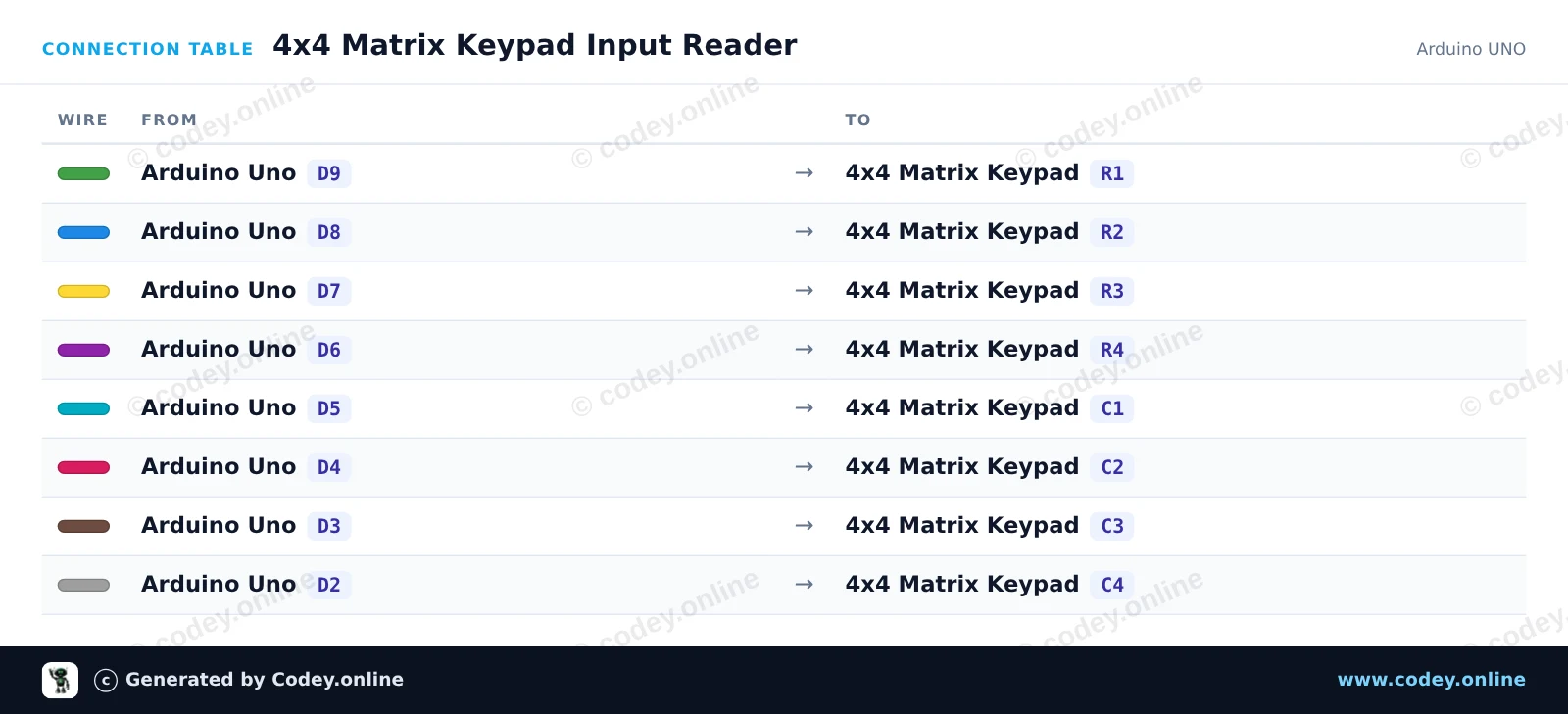

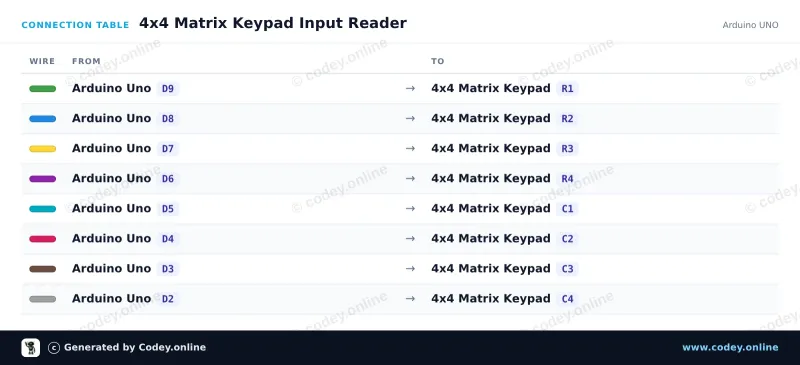

Tabulka zapojení: 4x4 maticová klávesnice černá na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
4x4_Matrix_Keypad_Input_Reader.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 4x4 Matrix Keypad Input Reader
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Keypad 4x4
 *  Libraries : Keypad 3.1.1
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Keypad.h>

const byte ROWS = 4;
const byte COLS = 4;

char keys[ROWS][COLS] = {
  {'1', '2', '3', 'A'},
  {'4', '5', '6', 'B'},
  {'7', '8', '9', 'C'},
  {'*', '0', '#', 'D'}
};

byte rowPins[ROWS] = {9, 8, 7, 6};
byte colPins[COLS] = {5, 4, 3, 2};

Keypad keypad = Keypad(makeKeymap(keys), rowPins, colPins, ROWS, COLS);

void setup() {
  Serial.begin(115200);
  Serial.println(F("4x4 Keypad Demo"));
  Serial.println(F("Press any key on the keypad..."));
}

void loop() {
  char key = keypad.getKey();

  if (key) {
    Serial.print(F("Key Pressed: "));
    Serial.println(key);
  }
}

Potřebné knihovny: Keypad 3.1.1

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Čtečka maticové klávesnice 4x4 pro ESP32

Tento obvod připojuje maticovou klávesnici 4x4 přímo ke GPIO pinům ESP32. Keypad library snímá řádky a sloupce matice pomocí interních pull-up rezistorů. Po stisknutí libovolné klávesy se její znak zobrazí v reálném čase v Serial Monitoru.

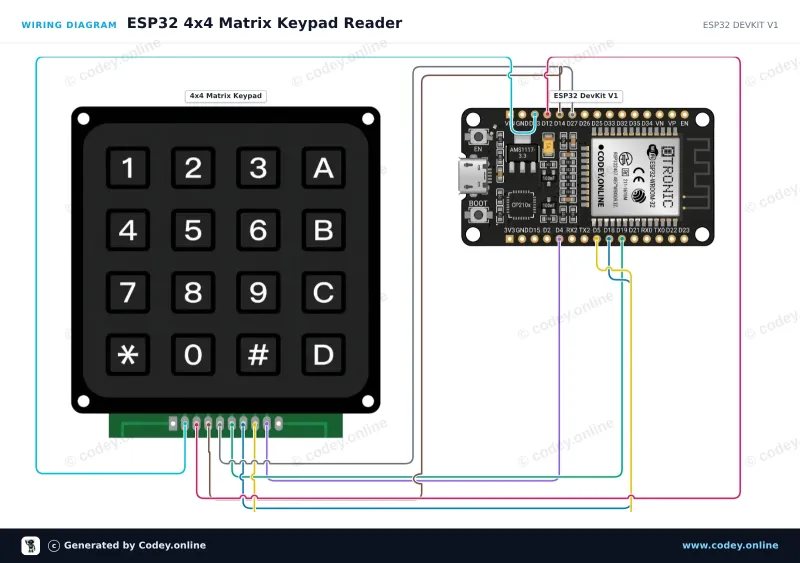

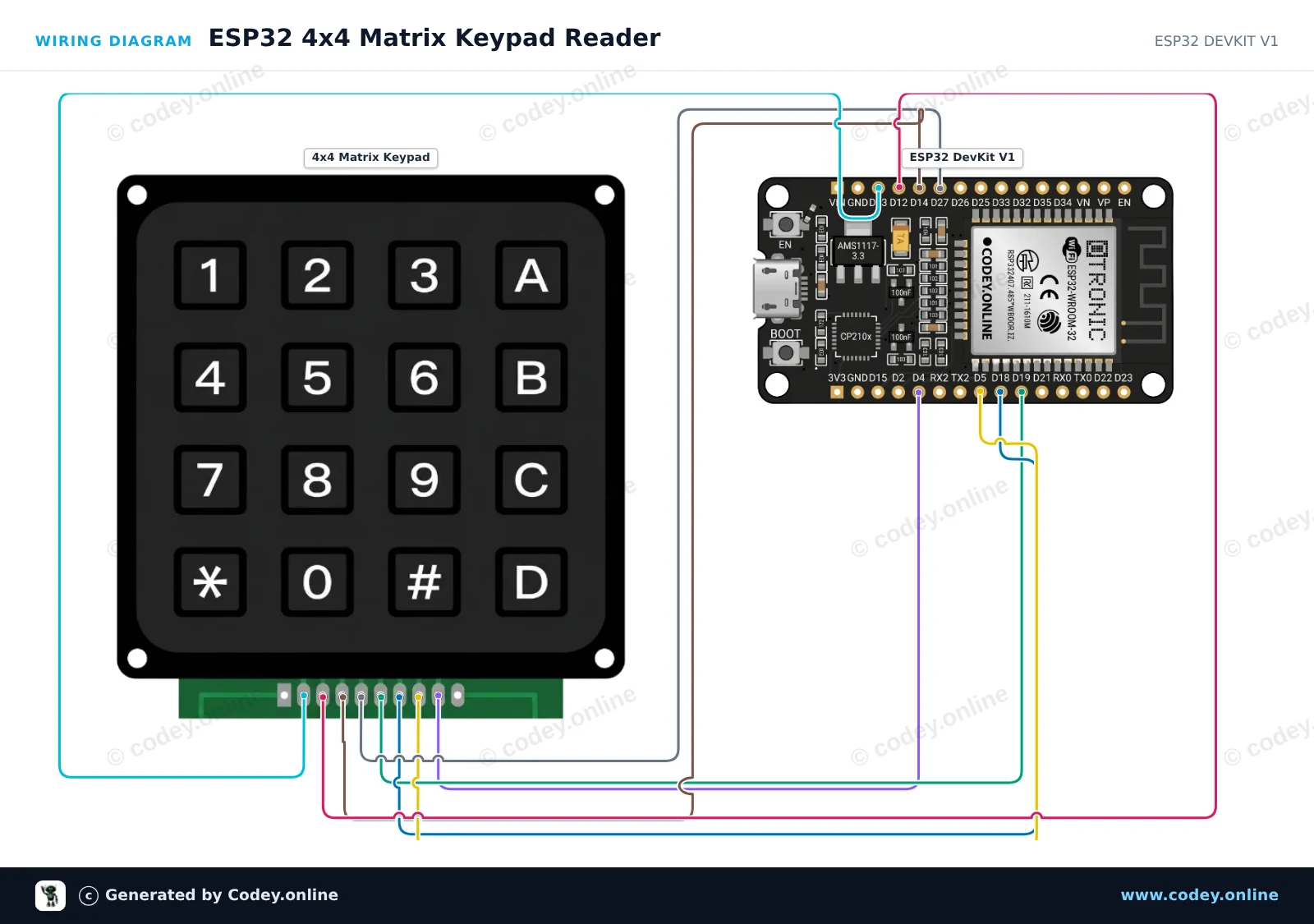

Schéma zapojení: 4x4 maticová klávesnice černá na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

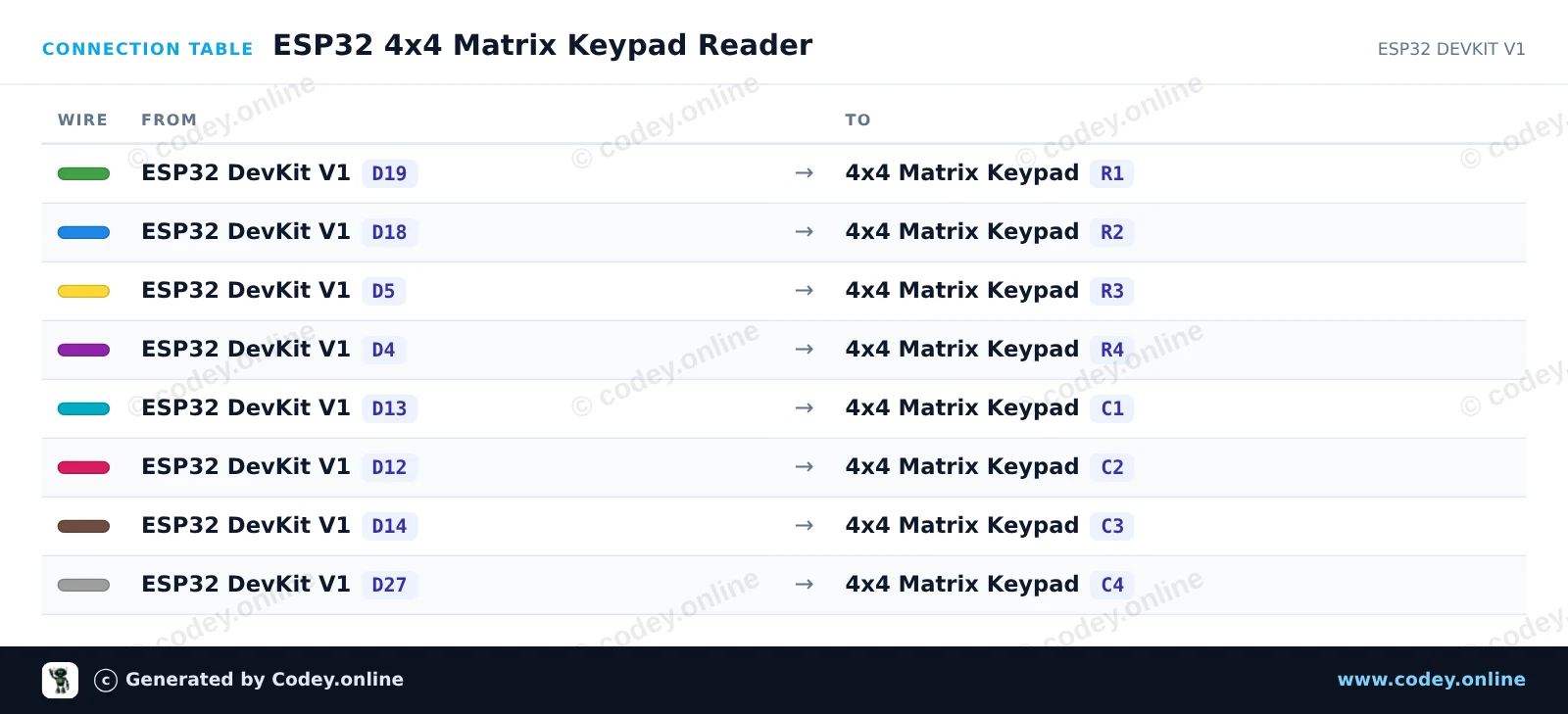

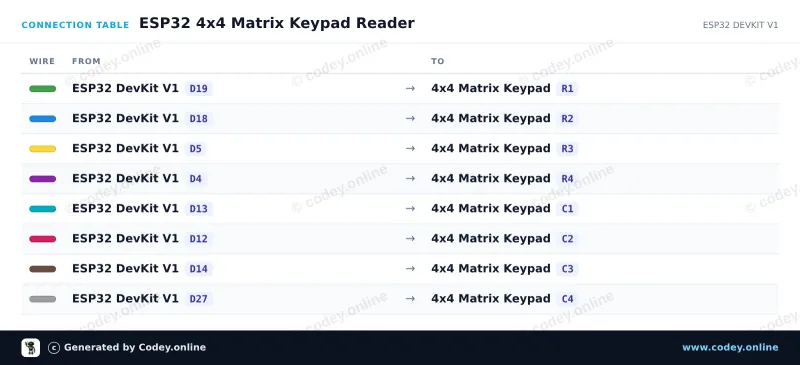

Tabulka zapojení: 4x4 maticová klávesnice černá na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
ESP32_4x4_Matrix_Keypad_Reader.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 4x4 Matrix Keypad Reader
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Keypad 4x4
 *  Libraries : Keypad 3.1.1
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Keypad.h>

const byte ROWS = 4;
const byte COLS = 4;

char keys[ROWS][COLS] = {
  {'1', '2', '3', 'A'},
  {'4', '5', '6', 'B'},
  {'7', '8', '9', 'C'},
  {'*', '0', '#', 'D'}
};

byte rowPins[ROWS] = {19, 18, 5, 4};
byte colPins[COLS] = {13, 12, 14, 27};

Keypad keypad = Keypad(makeKeymap(keys), rowPins, colPins, ROWS, COLS);

void setup() {
  Serial.begin(115200);
  Serial.println("4x4 Keypad Test Ready. Press any key...");
}

void loop() {
  char customKey = keypad.getKey();

  if (customKey) {
    Serial.print("Key pressed: ");
    Serial.println(customKey);
  }
}

Potřebné knihovny: Keypad 3.1.1

Wiring diagram and example code generated by Codey.online — https://www.codey.online

4x4 maticová klávesnice černá

Klávesnice s plastovými tlačítky. Ideální například pro zadávání přístupového kódu.

Klávesnice má membránové spínače a všechna tlačítka jsou očíslována 0-9 a znaky * a #. Vpravo jsou ještě 4 tlačítka s A,B,C a D

Modul je velmi vhodný pro vestavbu. Na modulu jsou také čtyři 2mm otvory pro montáž.

Rozměry
Délka: 6,9cm
Šířka: 6,5cm
Výška: 1cm

  • Membránové spínače
  • 6,9 x 6,5 cm
  • Výška 1 cm
  • 4 montážní otvory

Proč si vybrat tento produkt?

  • Pro přístupové kódy – Ideální pro zadávání přístupových kódů.
  • Všechny klávesy očíslované – Klávesy 0–9, * a #, plus A–D.
  • Vhodné pro vestavbu – Velmi vhodné pro vestavbu do projektů.
  • Montážní otvory k dispozici – Vybaveno čtyřmi otvory 2 mm.
Specifikace
Šířka6,5 cm
Barvačerná
Materiálplast
Délka6,9 cm
Výška1 cm
Průměr otvoru2 mm
Montážní otvory4
Počet kláves16
